اینورتر فتوولتائیک سه‌فاز ۳۰ تا ۶۰ کیلووات

اینورتر فتوولتائیک سه‌فاز ۳۰ تا ۶۰ کیلووات

زسن ۳۰ تا ۶۰ کیلووات اینورتر فتوولتائیک سه‌فاز، دستگاه صنعتی تبدیل توان اصلی است که به‌صورت اختصاصی برای پروژه‌های توزیع‌شده فتوولتائیک صنعتی و تجاری با مقیاس بزرگ طراحی شده است.

پوشش ۳۰ کیلووات/۳۳ کیلووات/۳۶ کیلووات/۴۰ کیلووات/۵۰ کیلووات/۶۰ کیلووات در کل محدوده توان کامل، از 380 ولت خروجی سه‌فاز با ولتاژ بالا بهره می‌برد، دارای دو تابع مستقل ردیابی نقطه توان حداکثر (MPPT) است و امکان اتصال به سیستم ذخیره‌سازی انرژی را به‌صورت اختیاری فراهم می‌کند.

با بازده تبدیل حداکثر تا 99.4%,سطح حفاظت IP65 و نظارت هوشمند، این محصول کاملاً مطابق با استانداردهای GB/T 19939 و IEC 62116 است و امکان مصرف خودکار برق تولیدی و تزریق برق اضافی به شبکه را فراهم می‌سازد؛ بنابراین این اینورتر به‌عنوان تجهیزات پشتیبان ارجح در سیستم‌های متصل‌به‌شبکه فتوولتائیک با توان متوسط و بالا شناخته می‌شود.

حداقل سفارش: 1

مرور کلی
محصولات توصیه‌شده

توضیحات دقیق محصول

به‌عنوان محصول اصلی شرکت Zsen (شرکت فناوری ذخیره‌سازی انرژی چینگداو ژونگسن شویانگ) ,۳۰ تا ۶۰ کیلووات این اینورتر فتوولتائیک سه‌فاز به‌طور ویژه برای پاسخ‌گویی به نیازهای تبدیل توان در سناریوهای فتوولتائیک مقیاس‌بالا صنعتی و تجاری — مانند کارخانه‌های بزرگ، پارک‌های صنعتی و تجاری، نیروگاه‌های فتوولتائیک متمرکز و پروژه‌های فتوولتائیک روی سقف — طراحی شده است. این محصول متعهد به ارائه راه‌حل‌های تبدیل توان کارآمد، پایدار و بادوام است و به کاربران کمک می‌کند تا سودآوری تولید انرژی فتوولتائیک را به حداکثر برسانند و هزینه‌های بهره‌برداری و نگهداری را کاهش دهند.

پارامترهای محصول

اینورتر فتوولتائیک سه‌فاز ۳۰–۶۰ کیلووات
✓درجه حفاظت بالای IP66
✓ترمینال سریع، سیم‌کشی ساده
✓به‌روزرسانی از راه دور آنلاین (OTA)، به‌روزرسانی سیستم بدون نگرانی
✓عملکرد بازیابی PID داخلی، بهبود عملکرد تولید انرژی ماژول‌ها
✓حداکثر جریان MPPT برابر با ۴۰ آمپر، مناسب برای ماژول‌های پرتوان و دوطرفه
دسته‌بندی/موارد پارامترها	TSI-30K3P-03-CN	TSI-33K3P-03-CN	TSI-38K3P-03-CN	TSI-40K3P-03-CN	TSI-50K3P-03-CN	TSI-60K3P-03-CN
ورودی DC
حداکثر توان ورودی مستقیم	45KW	۴۹٫۵ کیلووات	۵۴ کیلووات	60KW	70kW	80Kw
حداکثر ولتاژ ورودی مستقیم	1100V
ولتاژ شروع کار	200 ولت
دامنه ولتاژ MPPT	ولت 200-1000
حداکثر جریان ورودی به ازای هر MPPT	۳۲ آمپر × ۳	۳۲ آمپر × ۳	۳۲ آمپر × ۳	۳۲/۳۲/۳۲/۴۰ آمپر	۳۲/۳۲/۳۲/۴۰ آمپر	۳۲/۳۲/۳۲/۴۰ آمپر
حداکثر جریان مستقیم	۵۰ آمپر × ۳	۵۰ آمپر × ۳	۵۰ آمپر × ۳	50/4*4	50/4*5	50/4*5
تعداد رشته‌های ورودی جریان مستقیم به ازای هر MPPT	3/4				4/8	5/10
خروجی AC
قدرت خروجی نامی	30KW	۳۳ کیلووات	38کیلووات	40KW	50 کیلووات	60KW
حداکثر توان ظاهری	۳۳ کیلوولت آمپر	۳۶.۳ کیلوولت آمپر	۳۹٫۹ کیلوولت‌آمپر	۴۴ کیلوولت آمپر	کیلوولت آمپر 55	66 کیلوولت آمپر
حداکثر توان فعال	۳۳ کیلووات	۳۶.۳kW	۴۱٫۸ کیلووات	44kw	55kw	66 کیلو وات
جریان خروجی نامی	45.6A	۵۰.۱A	۵۴.۷A	60.8A	۷۲٫۵ آمپر	۸۴٫۵ آمپر
حداکثر جریان خروجی	۵۰٫۲ آمپر	۵۵٫۱ آمپر	۶۰٫۲ آمپر	۶۶٫۹ آمپر	۷۹٫۷ آمپر	۹۵٫۶ آمپر
محدوده ولتاژ خروجی	سه فاز با خنثی و زمین (LN/PE) ۴۰۰ ولت (ولتاژ قابل تنظیم بین ۳۰۰ تا ۴۸۰ ولت)
محدوده فرکانس خروجی	۵۰ هرتز‍/۶۰ هرتز (قابل تنظیم بین ۴۵ تا ۵۵ هرتز / ۵۵ تا ۶۵ هرتز)
ضریب قدرت	بیشتر از ۰٫۹۹ (از ۰٫۸ پیش‌فاز تا ۰٫۹ پس‌فاز)
نرخ اعوجاج هارمونیک کلی	کمتر از ۰٫۸٪ (در توان نامی)
بهره‌وری
کارایی اروپایی	98.60%	98.40%	98.50%	98.50%	98.50%	98.50%
حداکثر بازده	97.70%			97.90%
حفاظت
محافظت عایق	موجود
حفاظت از برق بالا	موجود
حفاظت از جریان بیش از حد	موجود
حفاظت در برابر ولتاژ ضربه‌ای AC	موجود
سوئیچ DC	نوسان AC/DC نوع II
حفاظت از برق	نوسان AC/DC نوع II
کلاس حفاظت	کلاس I
پارامترهای پایه
ابعاد (طولعرضارتفاع) (میلی‌متر)	۵۰۵ میلی‌متر × ۴۰۰ میلی‌متر × ۲۰۰ میلی‌متر			۶۷۵ میلی‌متر × ۵۰۰ میلی‌متر × ۲۷۵ میلی‌متر
وزن	۳۲کیلوگرم			۵۰کیلوگرم
درجه محافظت	IP66
روش خنک‌سازی	خنک سازی منفعل
مصرف برق در حالت آماده	<1W
نوع اتصال به شبکه	اتصال هوشمند به شبکه
دامنه دمای کاری	-25~+60℃(۰ تا ۱۰۰٪ رطوبت نسبی، بدون تشکیل قطرات آب)
محدوده دمای ذخیره سازی	-40~+85℃
مجوز/استاندارد	NB/T 32004
استاندارد ضد جزیره‌سازی	IEC 62110-1-2/IEC 61000-6-1/2-3/-4/NB/T 32004
نمایش و ارتباطات
نمایش	LED+LCD

۱. مرور محصول

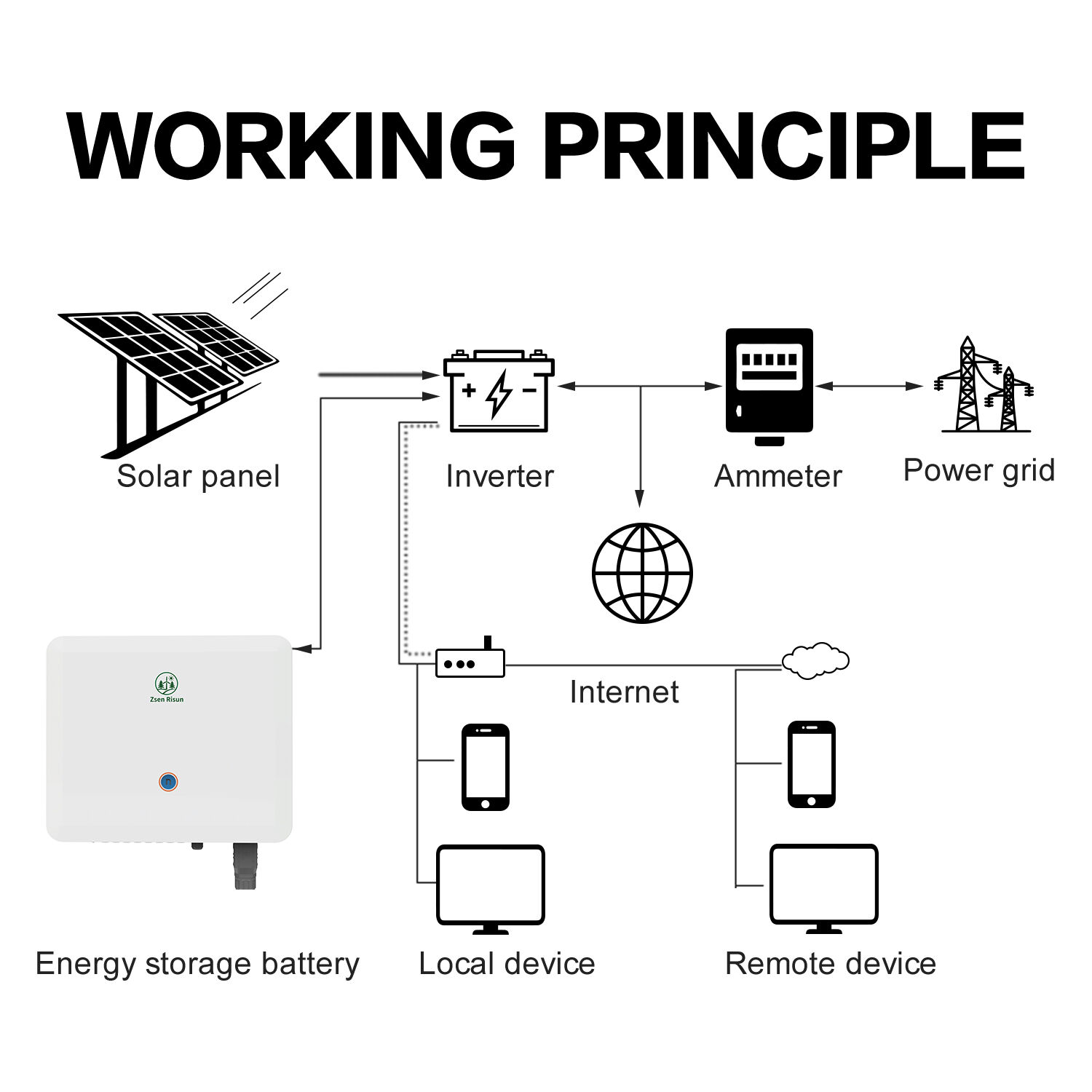

این اینورتر از یک 380 ولت معماری خروجی سه‌فاز با ولتاژ بالا که با سیستم تأمین برق سنگین‌صنعتی و تجاری سازگان دارد و انتقال توان پایدار و کارآمد را تضمین می‌کند. این محصول یک مبدل شبکه‌محور کارآمد و دو تابع مستقل ردیابی نقطه توان حداکثری (MPPT) را ادغام کرده است و به‌صورت اختیاری می‌تواند با ماژول اتصال ذخیره‌سازی انرژی مجهز شود تا یک سیستم هیبریدی خورشیدی-ذخیره‌سازی با توان بالا تشکیل دهد که انعطاف‌پذیری و پایداری سیستم فتوولتائیک را بیشتر بهبود می‌بخشد. این سری شامل ۳۰ کیلووات تا ۶۰ کیلووات، که می‌تواند دقیقاً نیازهای توانی پروژه‌هایی با مقیاس‌های مختلف را برآورده کند و از هدررفت ظرفیت توان یا ناکافی بودن توان تحریک بار جلوگیری نماید.

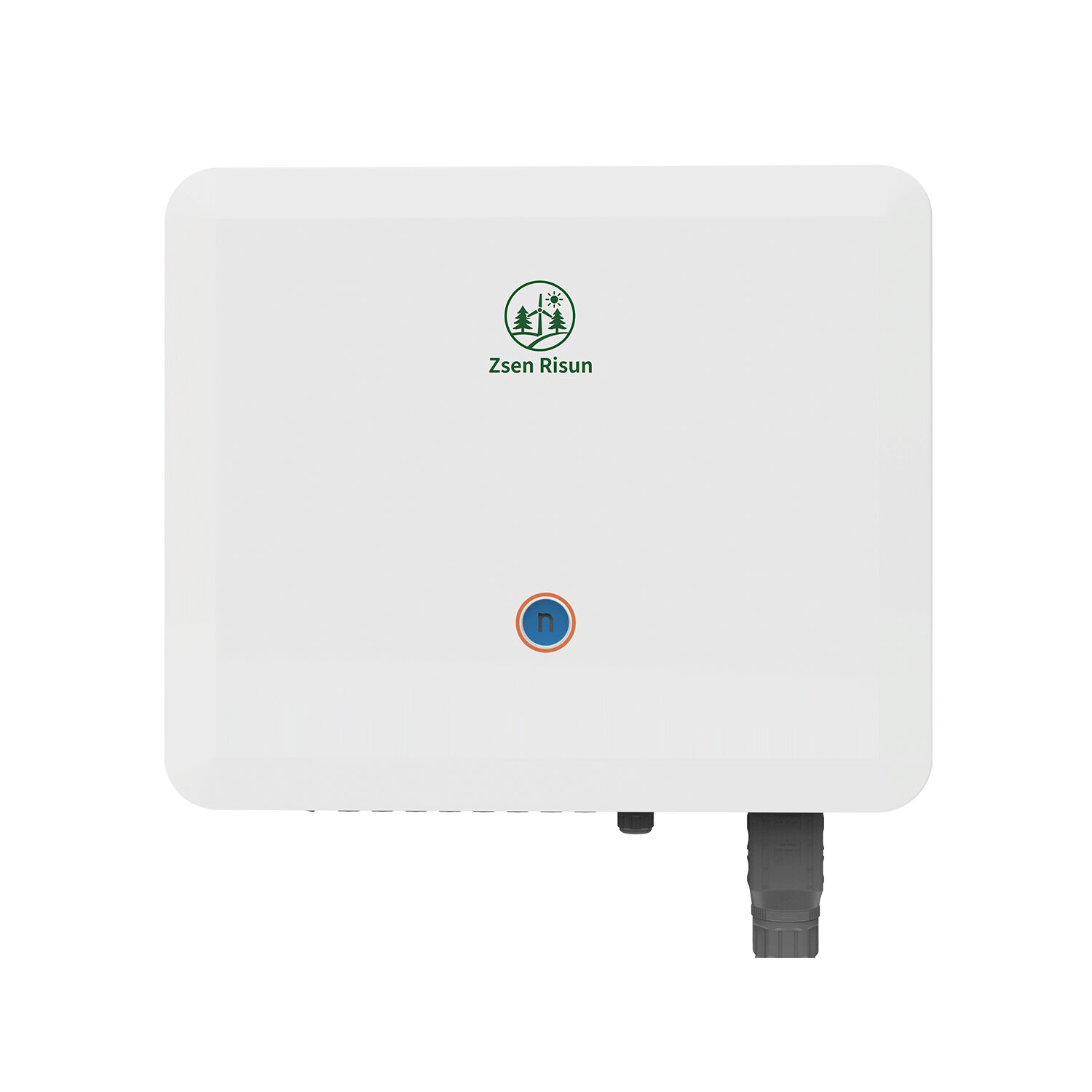

Three-phase photovoltaic inverter 30-60kW

۲. مزایای اصلی

۲.۱ بازده اتصال فوق‌العاده بالا به شبکه

با به‌کارگیری توپولوژی پیشرفته دو مرحله‌ای و قطعات توان صنعتی درجه‌بالا مبتنی بر کربید سیلیکون (SiC)، این مبدل به بازده تبدیل حداکثری بیش از 99.4% و بازده اروپایی بیش از 99.0%,کاهش اتلاف انرژی در طول تبدیل توان و بیشینه‌سازی بازده کلی تولید توان سیستم فتوولتائیک. این دستگاه مجهز به دو ماژول مستقل نقطه توان حداکثر (MPPT) است و محدوده ولتاژ ردیابی آن ۸۰ تا ۵۵۰ ولت، و دقت ردیابی آن ≥ 99.2%است، که امکان ردیابی مستقل تولید توان دو گروه از آرایه‌های فتوولتائیک را فراهم می‌کند و با شرایط نصب پیچیده‌ای مانند زوایای مختلف، جهت‌گیری‌های متفاوت و سایه‌اندازی سازگار است. این دستگاه از تطبیق اضافی ماژول‌های فتوولتائیک تا ۲ برابر پشتیبانی می‌کند تا فضای نصب به‌طور کامل استفاده شده و ظرفیت نصب‌شده کلی افزایش یابد. با خروجی متقارن سه‌فاز و نرخ اعوجاج هارمونیکی جریان (THDi) < 1.5%است، که کاملاً با استانداردهای سخت‌گیرانه اتصال به شبکه مطابقت دارد و تزریق پایدار و مطابق با شبکه را تضمین می‌کند.

۲.۲ محدوده توان کامل و سازگانی قوی با بار

شش مشخصه توان این محصول برای سناریوهای مختلف طراحی شده‌اند: ۳۰ کیلووات/۳۳ کیلووات/۳۶ کیلووات برای کارخانه‌های متوسط و مراکز تجاری، که نیازهای تبدیل توان خطوط تولید، سیستم‌های تهویه مطبوع مرکزی و سیستم‌های روشنایی را برآورده می‌کند؛ ۴۰ کیلووات/۵۰ کیلووات برای کارخانه‌های بزرگ و نیروگاه‌های فتوولتائیک سقفی، قادر به رانش بارهای القایی با توان بالا مانند موتورهای صنعتی و واحدهای سرمایشی زنجیره سرد است؛ ۶۰ کیلووات برای نیروگاه‌های فتوولتائیک توزیع‌شده در مقیاس بزرگ و پروژه‌های پارک‌های صنعتی، امکان‌پذیر می‌سازد 125%عملیات بار اضافی برای ۲۰ دقیقه مقابله با شرایط کاری ناگهانی با بار بالا.

۲.۳ سازگانی هوشمند با شبکه و نگهداری و تعمیرات کارآمد

دارای سیستم کنترل هوشمند، دارای قابلیت جبران توان راکتیو، عبور از ولتاژ پایین (LVRT) و پشتیبانی از شبکه است که می‌تواند وضعیت کاری را به‌صورت خودکار بر اساس تغییرات شبکه تنظیم کند تا انطباق‌پذیری را افزایش دهد. کاربران می‌توانند ضریب توان و استراتژی اتصال به شبکه را شخصی‌سازی کنند. امکان‌پذیر می‌سازد ارتباط چندپروتکلی وای‌فای/RS485/4G/اترنت که امکان اتصال به پلتفرم نظارتی خوشه‌ای را فراهم می‌کند تا تنظیمات پارامترها از راه دور، نظارت بلادرنگ بر وضعیت و هشدار زودهنگام خطا را ممکن سازد و هزینه‌های نظارت حضوری و نگهداری و تعمیرات را کاهش دهد.

۲.۴ دوام صنعتی

ساخته‌شده از اجزای اصلی درجه صنعتی و ساختار مستحکم، این محصول دارای سیستم خنک‌کننده مایع هوشمند ارتقا یافته‌ای است (با بازدهی دفع حرارت ۴۰٪ بالاتر از سیستم‌های خنک‌کننده هواي سنتی) و سطح نویز کاری کمتر از ۳۸ دسی‌بل. از ۳۰- تا ۷۰ درجه سانتی‌گراد و درجه حفاظت IP65، عملکرد برجسته‌ای در برابر گرد و غبار، آب و خوردگی ارائه می‌دهد و برای نصب در فضای باز بدون نیاز به اتاق تخصصی تجهیزات مناسب است. ۱۲ لایه از مکانیزم‌های حفاظتی جامع (مانند تشخیص پل‌زدن شبکه، تشخیص قوس مستقیم‌الجریان و غیره) ایمنی کامل تجهیزات و شبکه برق را تضمین می‌کند.

3. سناریوهای کاربرد

این محصول به‌طور گسترده در پروژه‌های توزیع‌شده فتوولتائیک صنعتی و تجاری بزرگ‌مقیاس، از جمله کارخانه‌های بزرگ، پارک‌های صنعتی و تجاری، نیروگاه‌های فتوولتائیک متمرکز، نیروگاه‌های فتوولتائیک روی سقف، و پروژه‌های تکمیلی کشاورزی-فتوولتائیک و غیره استفاده می‌شود و به‌طور کامل نیازهای مصرف خودانگیخته و تزریق برق اضافی به شبکه را برآورده می‌سازد.
