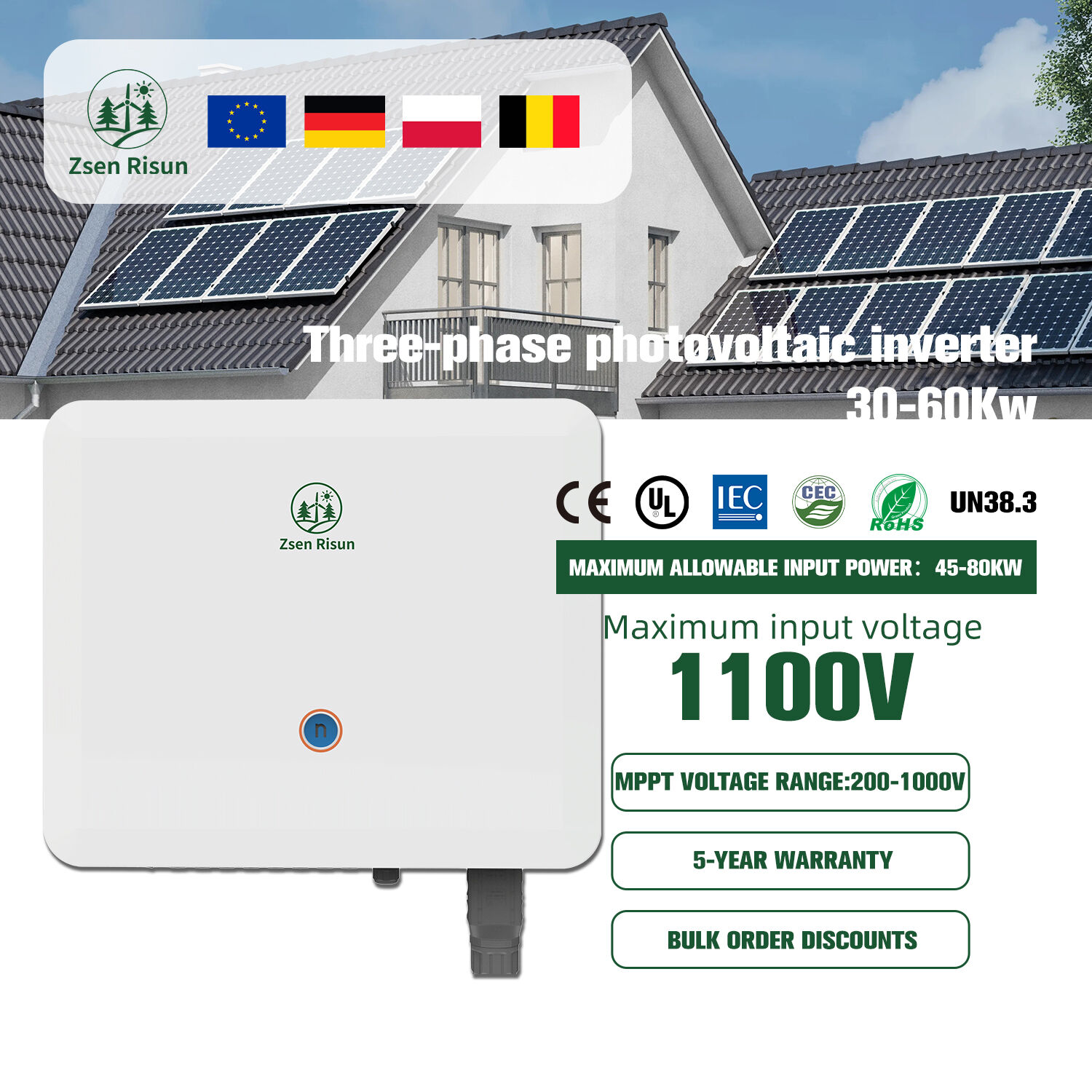

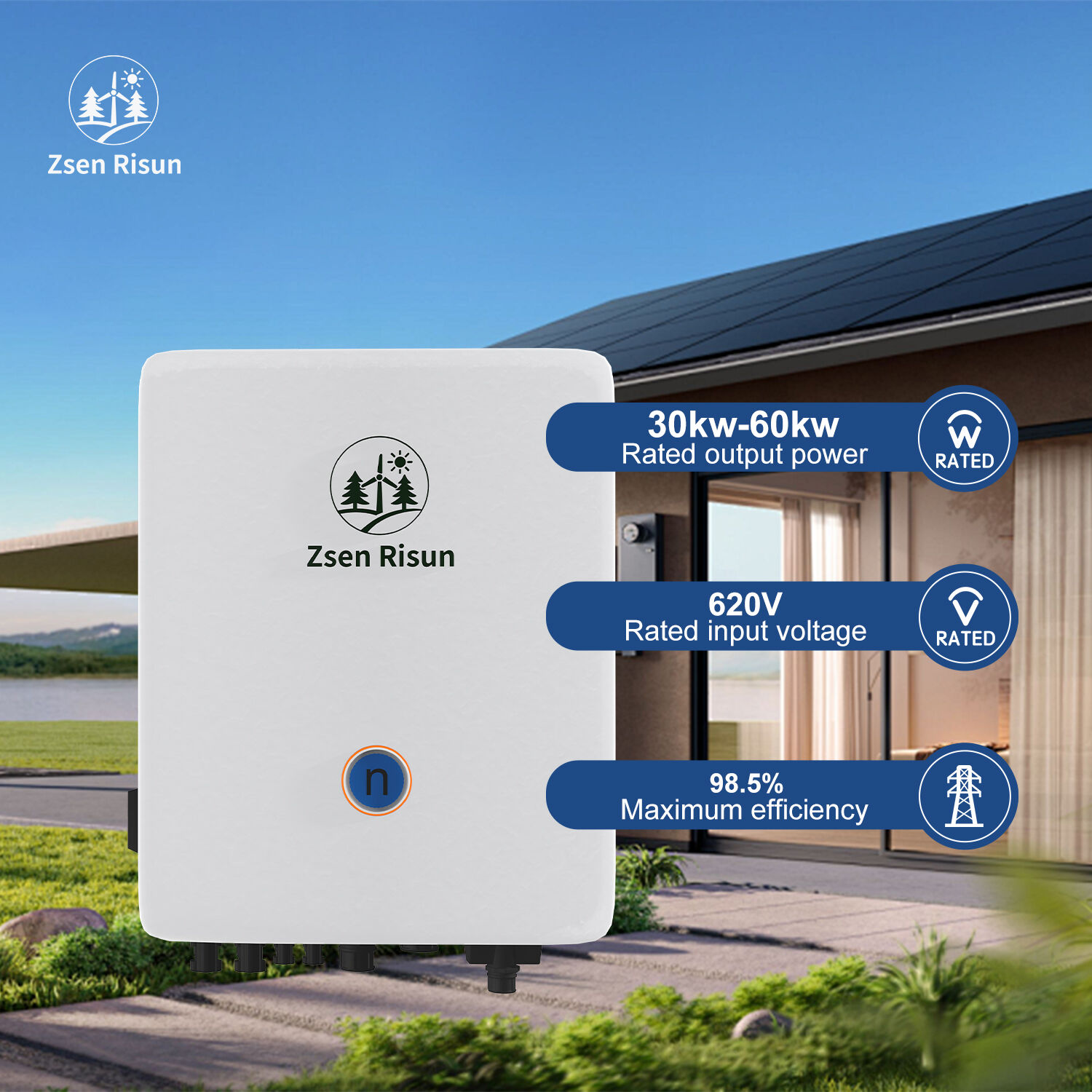

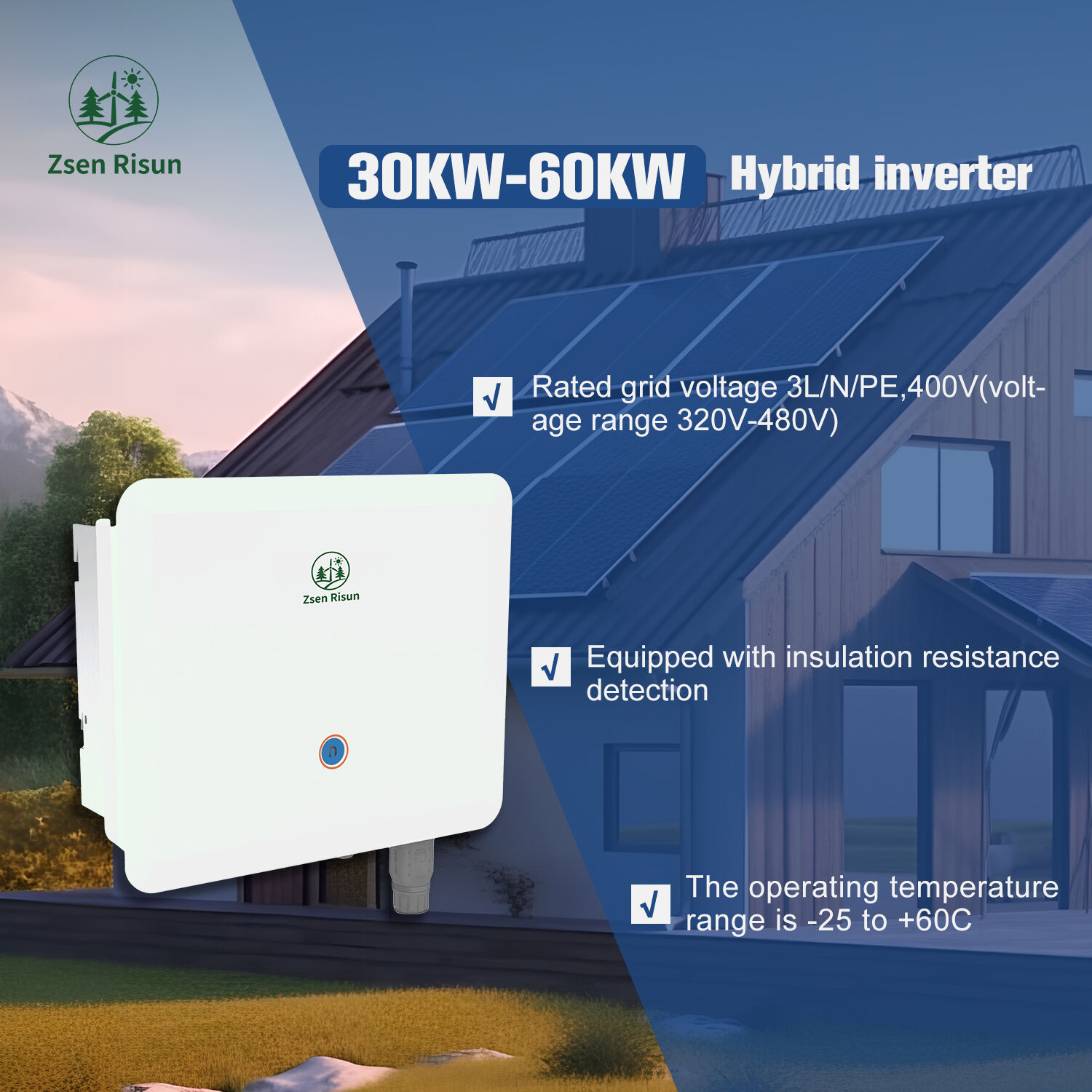

Třífázový fotovoltaický měnič 30–60 kW

Zsen 30–60 kW Třífázový fotovoltaický měnič je průmyslového stupně základní zařízení pro převod elektrické energie, které je přizpůsobeno rozsáhlým průmyslovým a komerčním distribuovaným fotovoltaickým projektům.

Potah 30 kW / 33 kW / 36 kW / 40 kW / 50 kW / 60 kW celý výkonový rozsah, využívá 380V třífázový výstup vysokého napětí, integruje dvě nezávislé funkce MPPT a podporuje volitelné propojení s akumulačními systémy.

S maximální účinností převodu až 99.4%,Ochranou dle stupně IP65 a inteligentním sledováním plně vyhovuje normám GB/T 19939 a IEC 62116 a umožňuje jak samospotřebu vyrobené energie, tak výživu přebytkové energie do veřejné sítě; stává se tak preferovaným doplňkovým zařízením pro středně a vysokovýkonové fotovoltaické systémy připojené k síti.

Minimální objednávka: 1

Přehled
Doporučené produkty

Podrobný popis produktu

Jako základní produkt společnosti Zsen (Qingdao Zhongsen Xuyang Energy Storage Technology Co., Ltd.) , the 30–60 kW třífázový fotovoltaický měnič je speciálně navržen tak, aby splnil potřeby převodu elektrické energie v rozsáhlých průmyslových a komerčních fotovoltaických scénářích, jako jsou velké továrny, průmyslové a komerční parky, centralizované fotovoltaické elektrárny a střešní fotovoltaické projekty. Zaměřuje se na poskytování účinných, stabilních a trvanlivých řešení pro převod elektrické energie, čímž pomáhá uživatelům maximalizovat výhody z fotovoltaické výroby elektrické energie a snižovat provozní a údržbové náklady.

Parametry produktu

Třífázový fotovoltaický měnič 30–60 kW
✓Vysoká úroveň ochrany IP66
✓Rychlé svorky, jednoduché zapojení
✓Vzdálená aktualizace systému prostřednictvím OTA, bezstarostná aktualizace softwaru
✓Integrovaná funkce obnovy PID ke zlepšení výkonu výroby elektrické energie komponenty
✓Maximální proud MPPT 40 A, vhodné pro vysoce výkonné a dvoustranné moduly
Kategorie / položka parametrů	TSI-30K3P-03-CN	TSI-33K3P-03-CN	TSI-38K3P-03-CN	TSI-40K3P-03-CN	TSI-50K3P-03-CN	TSI-60K3P-03-CN
Vstupní proud stejnosměrného proudu
Maximální výkon stejnosměrného vstupu	45kw	49,5 kW	54kw	60KW	70kW	80KW
Maximální napětí stejnosměrného vstupu	1100v
Spouštěcí napětí	200V
Rozsah napětí MPPT	200-1000V
Maximální vstupní proud na MPPT	32 A × 3	32 A × 3	32 A × 3	32/32/32/40 A	32/32/32/40 A	32/32/32/40 A
Maximální stejnosměrný proud	50 A × 3	50 A × 3	50 A × 3	50/4*4	50/4*5	50/4*5
Počet řetězců stejnosměrného vstupu na MPPT	3/4				4/8	5/10
Výstup střídavého proudu
Nominální výstupní výkon	30KW	33KW	38kw	40KW	50 kW	60KW
Maximální zdánlivý výkon	33KVA	36,3kVA	39,9 kVA	44kVA	55KVA	66kVA
Maximální činný výkon	33KW	36,3 kW	41,8 kW	44kw	55kw	66 kW
Jmenovitý výstupní proud	45.6A	50,1 A	54,7 A	60,8 A	72,5 A	84,5 A
Maximální výstupní proud	50,2 A	55,1 A	60,2 A	66.9A	79,7 A	95,6 A
Rozsah výstupního napětí	3LN/PE 400 V (napětí nastavitelné v rozmezí 300–480 V)
Rozsah výstupní frekvence	50 Hz/60 Hz (nastavitelné v rozmezí 45–55 Hz/55–65 Hz)
Účinník	> 0,99 (0,8 předebíhající – 0,9 zpožďující)
Celkový poměr harmonických zkreslení	< 0,8 % (jmenovitý výkon)
Efektivita
Evropská účinnost	98.60%	98.40%	98.50%	98.50%	98.50%	98.50%
Maximální účinnost	97.70%			97.90%
Ochrana
Izolační ochrana	Dostupné
Ochrana před přepětím	Dostupné
Ochrana proti přetížení	Dostupné
Ochrana proti přepětí střídavého proudu	Dostupné
DC spínač	AC/DC přepěťová ochrana třídy II
Ochrana před bleskem	AC/DC přepěťová ochrana třídy II
Třída ochrany	Třída I
Základní parametry
Rozměry (DxŠxV) (mm)	505 mm × 400 mm × 200 mm			675 mm × 500 mm × 275 mm
Hmotnost	32Kg			50kg
Stupnice ochrany	IP66
Metoda chlazení	Pasivní chlazení
Spotřeba energie v pohotovostním režimu	< 1W
Typ připojený k síti	Inteligentní připojení k síti
Rozsah pracovních teplot	-25~+60℃(0–100 % RH, bez kondenzace)
Rozsah teploty skladování	-40~+85℃
Certifikace/norma	NB/T 32004
Norma proti ostrovnímu provozu	IEC 62110-1-2 / IEC 61000-6-1/2-3/-4 / NB/T 32004
Displej a komunikace
Displej	LED + LCD

1. Přehled produktu

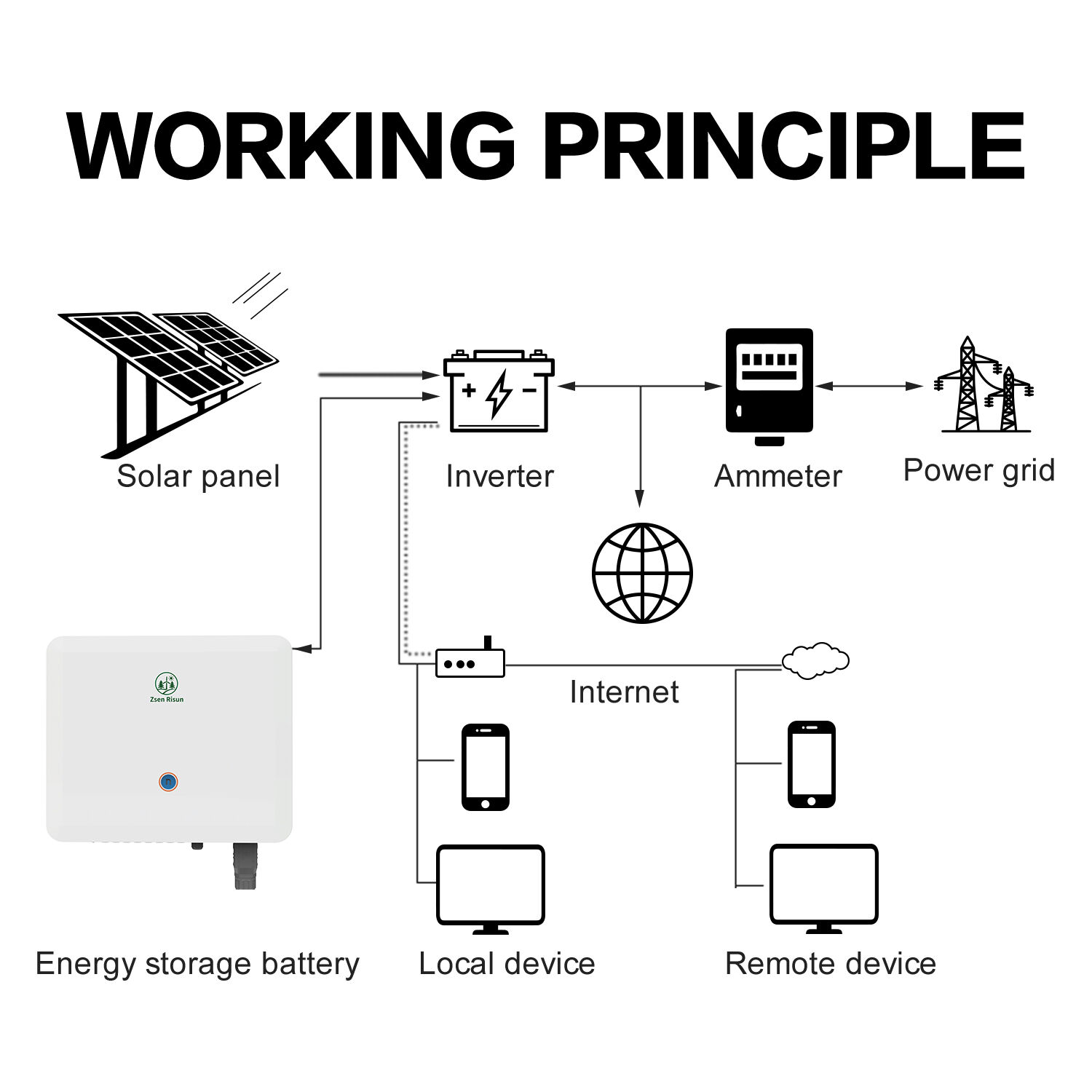

Tento měnič využívá 380V třífázová architektura výstupu vysokého napětí, která je kompatibilní se systémem napájení průmyslových a komerčních scénářů a zajišťuje stabilní a účinný přenos energie. Integruje účinný invertor pro připojení k síti a dvě nezávislé funkce sledování maximálního výkonového bodu (MPPT), přičemž lze volitelně vybavit propojovacím modulem pro akumulaci energie, čímž vznikne hybridní solární a akumulační systém vysokého výkonu, který dále zvyšuje flexibilitu a stabilitu fotovoltaického systému. Zahrnuje 6 výkonových provedení od 30 kW do 60 kW, což umožňuje přesné přizpůsobení výkonových požadavků různě velkých projektů a zabrání tak plýtvání výkonovou kapacitou nebo nedostatečné schopnosti zatížení.

Three-phase photovoltaic inverter 30-60kW

2. Klíčové výhody

2.1 Ultra-vysoká účinnost připojení k síti

Použitím pokročilé dvoustupeňové topologie a výkonných průmyslových SiC výkonových součástek dosahuje invertor maximální účinnosti převodu přesahující 99.4% a evropské účinnosti vyšší než 99.0%,minimalizace ztrát energie při přeměně výkonu a maximalizace celkové účinnosti výroby elektrické energie fotovoltaického systému. Vybaveno dvěma nezávislými moduly MPPT, rozsah sledovacího napětí je 80–550 V, přesnost sledování je ≥ 99.2%, což umožňuje nezávislé sledování výroby elektrické energie dvou skupin fotovoltaických panelů a přizpůsobení se složitým podmínkám instalace, jako jsou různé úhly náklonu, orientace a stínění. Podporuje 2,0násobné přematchování fotovoltaických modulů, čímž plně využívá dostupné instalační plochy ke zvýšení celkové instalované kapacity. Díky třífázovému symetrickému výstupu a koeficientu celkového harmonického zkreslení proudu (THDi) < 1.5%, plně vyhovuje přísným normám pro připojení k síti a zajišťuje soulad a stabilitu při napájení sítě.

2.2 Plný výkonový rozsah a vysoká adaptabilita na zátěž

Šest výkonových provedení je přizpůsobeno různým scénářům: 30 kW/33 kW/36 kW pro středně velké továrny a komerční komplexy, kde uspokojuje potřeby přeměny výkonu výrobních linek, centrálních klimatizačních zařízení a osvětlovacích systémů; 40 kW/50 kW pro velké továrny a střešní fotovoltaické elektrárny, schopné napájet induktivní zátěže vysokého výkonu, jako jsou průmyslové motory a chladicí jednotky pro chladový řetězec; 60 kW pro rozsáhlé distribuované fotovoltaické elektrárny a projekty průmyslových parků, podporující 125%provoz při přetížení po dobu 20 minut pro zvládnutí náhlých podmínek provozu za vysoké zátěže.

2.3 Inteligentní přizpůsobení síti a efektivní provoz a údržba

Vybaven inteligentním řídicím systémem, který poskytuje kompenzaci jalového výkonu, funkci průjezdu při nízkém napětí (LVRT) a podporu sítě; automaticky upravuje provozní stav podle změn v síti, čímž zvyšuje přizpůsobivost. Uživatelé mohou přizpůsobit účiník a strategii připojení k síti. Podporuje Víceprotokolovou komunikaci přes WiFi/RS485/4G/Ethernet , lze jej připojit ke shlukové monitorovací platformě, čímž je umožněna dálková úprava parametrů, sledování aktuálního stavu v reálném čase a včasná výstraha před poruchami, což snižuje potřebu přítomnosti personálu na místě a náklady na provoz a údržbu.

2.4 Průmyslová odolnost

Vyrobeno z komponentů průmyslové kvality a odolné konstrukce, disponuje vylepšeným inteligentním systémem kapalinového chlazení (účinnost odvádění tepla je o 40 % vyšší než u tradičního vzduchového chlazení) a pracovní hladinou hluku <38 dB. Díky extrémně širokému rozsahu provozních teplot – –30 °C až 70 °C a ochrannému stupni IP65 nabízí vynikající vlastnosti v oblasti ochrany proti prachu, vodě a korozi, což jej činí vhodným pro venkovní instalaci bez nutnosti vyhrazeného strojovny. 12 vrstev komplexních bezpečnostních opatření (např. ochrana proti ostrovnímu provozu, detekce stejnosměrného oblouku atd.) plně zajišťuje bezpečnost zařízení i elektrické sítě.

3. Aplikační scénáře

Široce se používá v rozsáhlých průmyslových a komerčních distribuovaných fotovoltaických projektech, včetně velkých továren, průmyslových a komerčních parků, centralizovaných fotovoltaických elektráren, střešních fotovoltaických elektráren a agrofotovoltaických doplňkových projektů; ideálně splňuje požadavky na vlastní spotřebu vyrobené energie a připojení přebytku elektřiny do sítě.
