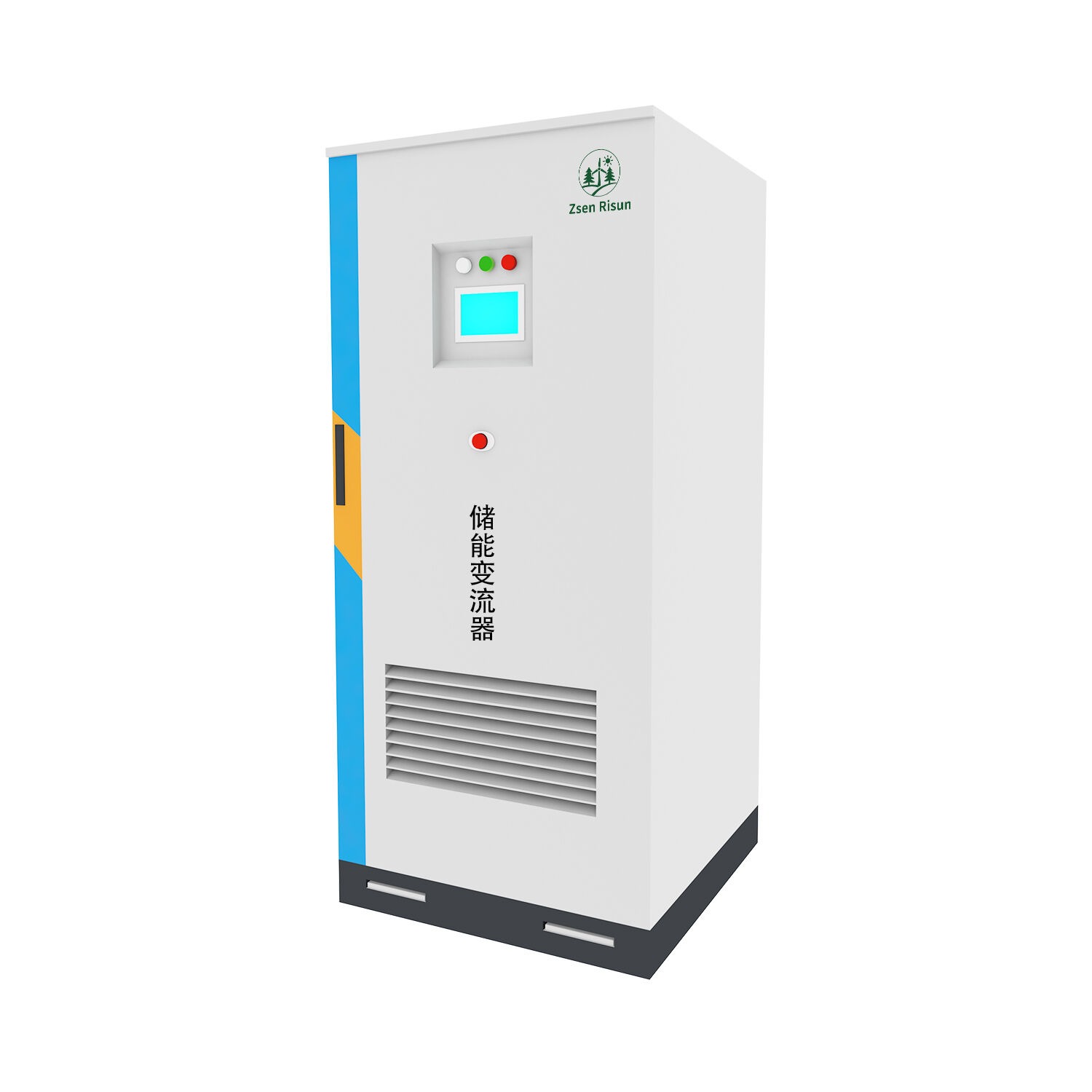

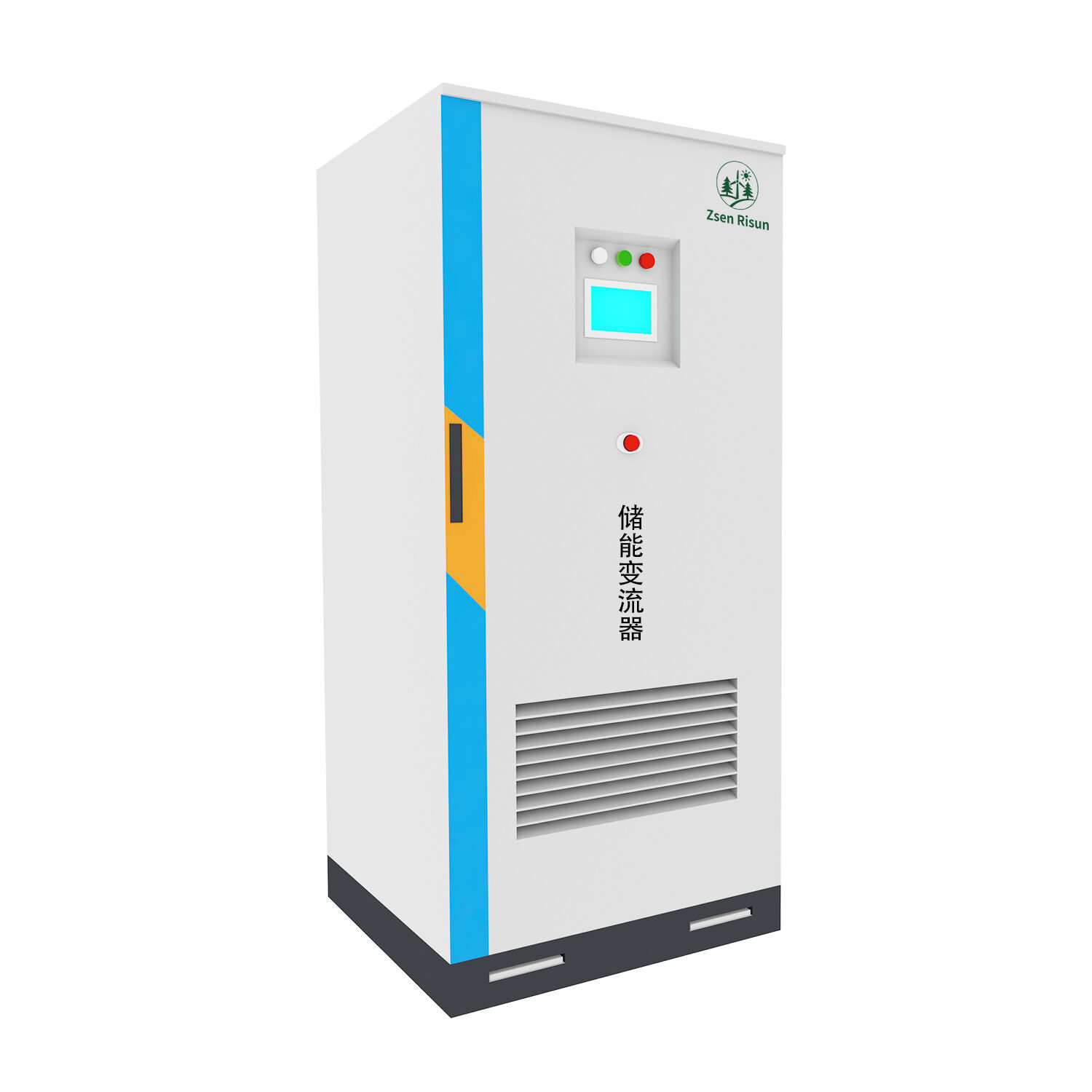

Vloeibattery-energieopslagskakelaar van 250 K–800 K
Hierdie produk is 'n vloeistofgekoelde energie-opslagomskakelaarreeks (250K–800K) ontwerp vir hoëprestasie-energie-opslagtoepassings.
Dit beskik oor 'n ultra-snel dinamiese reaksie (laswisseling so laag as 10 ms), ondersteun parallelle bedryf van meerdere eenhede (skaalbaar tot 2 MW), maak naadlose netwerk-aangesluit/netwerk-onafhanklike oorskakeling moontlik om ononderbroke kragvoorsiening vir kritieke lasse te verseker, en laat onafhanklike beheer van aktiewe en reaktiewe krag toe om energiekwaliteit te optimaliseer.
Die reeks sluit vier modelle in (PCS1-250KL, PCS1-500KL, PCS1-630KL, PCS1-800KL) met 'n DC-invoerspanningsbereik van 0–900 V, genoemde wisselstroomvermoë van 250 kVA tot 800 kVA, hoë doeltreffendheid (tot 99,1%), gedwonge lugkoeling, IP20-beskerming en Modbus TCP/RTU/CAN 2.0-kommunikasioprotokolle.
Min bestelhoeveelheid:1
Min bestelhoeveelheid:1
- Oorsig
- Aanbevole produkte
Produkbeskrywing
Vloeistofgekoelde Energie-opslaanomskakelaar ( 250K-800K-reeks )
In die vinnig veranderende landskap van energie-opslaanstelsels is betroubare, hoë-doeltreffende en buigsame kragomsetoplossings noodsaaklik om die volle potensiaal van hernubare-energie-integrasie, netstabilisering en reservemagsvoorsiening te ontsluit. Die Vloeistofgekoelde Energie-opslaanomskakelaar 250K-800K reeks (PCS1-reeks) tree uit as 'n toonaangewende oplossing wat ontwerp is om aan die mees streng industriële en kommersiële energie-opslaanvereistes te voldoen, deur gevorderde vloeistofkoelingstegnologie, robuuste prestasieparameters en intelligente beheervermoëns te kombineer ten einde ongeëwenaarde bedryfsdoeltreffendheid en betroubaarheid te lewer.
Produkparameters
Vloeistofgekoelde Energie-bergingomskakelaar 250K-800K | ||||
|
|
|
|
|
Produkmodel |
PCS1-250KL |
PCS1-500KL |
PCS1-630KL |
PCS1-800KL |
DC Parameters |
|
|
|
|
Spanningsbereik vir DC-ingang |
0-900V |
|||
Maksimum gelykstroom insetstroom |
459A |
917A |
1155A |
1467A |
AC-netwerk-gekoppelde parameters |
|
|
|
|
Nomynale AC mag |
250KVA |
500KVA |
630 kVA |
800 kVA |
Maksimum krag |
275 kVA |
550KVA |
693 kVA |
880 kVA |
Gewone netspanning |
400 V ±15% |
|||
Gewone netfrekwensie |
50 Hz/60 Hz ±2,5 Hz |
|||
AC-stroom harmoniese vervorming |
<3% (by nominaalvermoë) |
|||
Spanningsonbalans |
<0.5% |
|||
Kragfaktor |
±1 |
|||
AC-afroosterparameters |
|
|
|
|
Gegradeerde uitsetspanning |
400 V ±15% |
|||
AC-spanningsvervorming |
<3% (lineêre lading) |
|||
DC-spanningskomponent |
<0,5%Un (lineêre ongebalanseerde las) |
|||
Nominaal afrooster/roosterfrekwensiegebied |
50 Hz ±2 Hz / 55 Hz ±2 Hz |
|||
Sisteemparameters |
|
|
|
|
Isolatietipe |
Nie-geïsoleer |
|||
Maksimum doeltreffendheid |
98.50% |
98.70% |
99.10% |
99.10% |
Koelmethode |
Gedwonge lugkoeling |
|||
Beskermingsgraad |
IP20 |
|||
Afmetings (L×B×H, mm) |
900×1900×800 |
900×2000×800 |
1100×2000×900 |
1200×2000×900 |
Kommunikasie metode |
|
|
|
|
Hoofkommunikasiereëlstel |
Modbus TCP/RTU/CAN 2.0 |
|||
Komunikasieinterface |
RJ45, RS485/CAN |
|||
Kernprestasievoordae
In die hart van hierdie omsettersreeks lê 'n reeks prestasiekenmerke wat die nywerheidsstandaarde vir energie-ophoudomsetters herdefinieer. Eerstens en belangrikste, onderskei sy ultra-vinnige dinamiese reaksie dit: die las-oorskakeltyd word verminder tot so laag as 10 ms onder volbelastingstoestande. Hierdie vinnige reaksievermoë verseker dat die omsetter onmiddellik kan aanpas by wisselvallighede in kragvraag of netvoorwaardes, wat dit ideaal maak vir toepassings waar werklike tyd-kragaanpassing krities is—soos frekwensieregulering, piekafskaving en spanningondersteuning vir hoogs prioriteitsindustriële ladings.
'n Ander sleutelvoordeel is sy skaalbaarheid en vermoë om parallel te bedryf. Die omskakelaar ondersteun parallelle bedryf met meerdere eenhede, met 'n maksimum uitbreibare kapasiteit van 2 MW. Hierdie modulêre ontwerp laat gebruikers toe om met 'n kleiner konfigurasie te begin (byvoorbeeld 'n enkele 250KL-eenheid) en geleidelik uit te brei soos die behoefte aan energie-opslag toeneem, wat die behoefte aan groot aanvanklike beleggings elimineer en optimale hulpbrongebruik waarborg. Of dit nou vir klein-skaal kommersiële energie-opslagsisteme of groot-skaal nutsdienste-gegradeerde projekte is, maak hierdie skaalbaarheid die 250K-800K-reeks 'n buigsame keuse vir uiteenlopende toepassingssituasies.
Naadlose skakeling tussen netgekoppelde en afgeslote-modus is 'n ander kritieke eienskap wat ononderbrekte kragvoorsiening vir kritieke lasse waarborg. In die geval van 'n netuitval of spanningfluktuasie kan die omseter met minimale vertragting tussen netgekoppelde en afgeslote-modus oorskakel, wat verseker dat noodsaaklike toestelle (soos data-sentrumbedieners, mediese toestelle of vervaardigingslyne) bedryfsklaar bly. Hierdie vermoë is onontbeerlik vir nydighede waar kragonderbrekings tot beduidende finansiële verliese of veiligheidsrisiko's kan lei, wat die omseter se rol as 'n betroubare beskerming vir kritieke infrastruktuur beklemtoon.
Daarbenewens stel die omseter onafhanklike beheer van aktiewe en reaktiewe drywing in staat, 'n eienskap wat die kwaliteit van energie aansienlik verbeter. Deur aktiewe drywing (om werklike drywingsvloei tussen die energiestoorstelsel en die netwerk te bestuur) en reaktiewe drywing (om spanningstabiliteit en drywingsfaktor te optimaliseer) onafhanklik aan te pas, help die omseter om verliese in die netwerk te verminder, die drywingsfaktor te verbeter en spanningdalings of -opskietings te verminder. Dit verlaag nie net die energiekoste vir eindgebruikers nie, maar dra ook by tot die algehele stabiliteit van die netwerk, wat strook met wêreldwye pogings om slimmer, meer veerkragtige kragstelsels te bou.
Vir kommunikasie en beheer ondersteun die omskakelaar Modbus TCP/RTU en CAN 2.0 protokolle, met dubbele kommunikasiepoorte (RJ45/RS485/CAN) vir naadlose integrasie in gebou-bestuurstelsels (BMS), energie-bestuurstelsels (EMS), of netwerkbeheerplatforms. Hierdie koppeling stel gebruikers in staat om sleutelparameters (soos inset-/uitsetkrag, temperatuur, doeltreffendheid) in werklike tyd te moniteer, bedryfsmodusse op afstand te beheer en voorspellende instandhouding uit te voer—wat die stelsel se bedryfsbereidheid maksimeer en instandhoudingskoste verminder.
Naadlose skakeling tussen netgekoppelde en afgeslote-modus is 'n ander kritieke eienskap wat ononderbrekte kragvoorsiening vir kritieke lasse waarborg. In die geval van 'n netuitval of spanningfluktuasie kan die omseter met minimale vertragting tussen netgekoppelde en afgeslote-modus oorskakel, wat verseker dat noodsaaklike toestelle (soos data-sentrumbedieners, mediese toestelle of vervaardigingslyne) bedryfsklaar bly. Hierdie vermoë is onontbeerlik vir nydighede waar kragonderbrekings tot beduidende finansiële verliese of veiligheidsrisiko's kan lei, wat die omseter se rol as 'n betroubare beskerming vir kritieke infrastruktuur beklemtoon.
Daarbenewens stel die omseter onafhanklike beheer van aktiewe en reaktiewe drywing in staat, 'n eienskap wat die kwaliteit van energie aansienlik verbeter. Deur aktiewe drywing (om werklike drywingsvloei tussen die energiestoorstelsel en die netwerk te bestuur) en reaktiewe drywing (om spanningstabiliteit en drywingsfaktor te optimaliseer) onafhanklik aan te pas, help die omseter om verliese in die netwerk te verminder, die drywingsfaktor te verbeter en spanningdalings of -opskietings te verminder. Dit verlaag nie net die energiekoste vir eindgebruikers nie, maar dra ook by tot die algehele stabiliteit van die netwerk, wat strook met wêreldwye pogings om slimmer, meer veerkragtige kragstelsels te bou.
Tegniese Spesifikasies en Modelvariasies
Die 250K-800K reeks bestaan uit vier noukeurig ontwerpte modelle—PCS1-250KL, PCS1-500KL, PCS1-630KL en PCS1-800KL —elkeen afgestem op verskillende drywingsvermoënsvereistes terwyl konsekwente kernprestasiestandaarde gehandhaaf word.
DC- en AC-parameter
Alle modelle deel 'n DC-ingangspanningsreeks van 0–900 V, wat hulle maak toepaslik vir 'n wye reeks litium-ioon batterystelsels wat algemeen in energie-ophoudtoepassings gebruik word. Die maksimum DC-invoerstroom wissel volgens model: 459 A vir die 250KL, 917 A vir die 500KL, 1155 A vir die 630KL en 1467 A vir die 800KL, wat doeltreffende kragomsetting vanaf DC-batteryopslag na AC-netkrag verseker.
Aan die AC-kant wissel die nominaal AC-krag van 250 kVA (250KL) tot 800 kVA (800KL), met maksimum drywingsvermoëns van onderskeidelik 275 kVA, 550 kVA, 693 kVA en 880 kVA—wat 'n 10%-oortollige vermoë bied om korttermyn piekdrywingsvereistes te hanteer. Die genoemde roosterver spanning is 400 V ±15%, met 'n roosterfrekwensiegebied van 50 Hz/60 Hz ±2,5 Hz, wat kompatibiliteit met beide 50 Hz- en 60 Hz-roosters wêreldwyd verseker. Belangrike kragkwaliteitsmetriek is ook uitstekend: AC-stroom harmoniese vervorming is minder as 3% (by genoemde drywing), spanningonbalans is onder 0,5%, en die drywingsfaktor word op ±1 gehandhaaf, wat harmoniese besoedeling tot 'n minimum beperk en nakoming van streng rooster-aansluitingsstandaarde verseker.
Rooster-gekoppelde en Stelselparameters
Vir rooster-gekoppelde bedryf handhaaf die omsettoestel 'n genoemde roosterver spanning van 400 V ±15%, met AC-spanningsvervorming onder 3% (lineêre las) en DC-spanningskomponent minder as 0.5%Un (lineêre ongebalanseerde las)—al wat voldoen aan internasionale roosterkodevereistes vir skoon, stabiele kraginvoering na die rooster. Die genoemde roosterfrekwensie-aanpasbaarheidsgebied (50 Hz ±2 Hz / 55 Hz ±2 Hz) versterk verder sy samehang met streeksgewyse verskillende stroombane.
Wat die stelseldoeltreffendheid betref, bereik die reeks nywerheidsleiervlakke: die 250KL model het 'n maksimum doeltreffendheid van 98.5%,terwyl die 500KL 98,9% bereik 98.7%, en die 630KL/800KL-modelle 'n hoogtepunt van 99,1% bereik. Hierdie hoë doeltreffendheid vertaal na minimale energieverlies tydens kragomsetting, wat direk bedryfskoste verminder en die algehele opbrengs op belegging (ROI) van die energie-bergingstelsel verbeter. Die omseter maak gebruik van gedwonge lugafkoeling ('n betroubare, lae-onderhoudafkoeloplossing) en beskik oor 'n IP20-beskermingsgraad, wat dit geskik maak vir binnenshuise installasie in industriële omgewings terwyl dit steeds voldoende beskerming teen stof en onbedoelde kontak bied.
Wat die stelseldoeltreffendheid betref, bereik die reeks nywerheidsleiervlakke: die 250KL model het 'n maksimum doeltreffendheid van 98.5%,terwyl die 500KL 98,9% bereik 98.7%, en die 630KL/800KL-modelle 'n hoogtepunt van 99,1% bereik. Hierdie hoë doeltreffendheid vertaal na minimale energieverlies tydens kragomsetting, wat direk bedryfskoste verminder en die algehele opbrengs op belegging (ROI) van die energie-bergingstelsel verbeter. Die omseter maak gebruik van gedwonge lugafkoeling ('n betroubare, lae-onderhoudafkoeloplossing) en beskik oor 'n IP20-beskermingsgraad, wat dit geskik maak vir binnenshuise installasie in industriële omgewings terwyl dit steeds voldoende beskerming teen stof en onbedoelde kontak bied.
Fisiese en Kommunikasiekenmerke
Elke model is ontwerp met geoptimaliseerde afmetings om 'n balans te skep tussen drywingsdigtheid en installasiebuigbaarheid: die 250KL maatreëls 900 mm × 1900 mm × 800 mm , die 500KL is 900 mm × 2000 mm × 800 mm , die 630KL is 1100 mm × 2000 mm × 900 mm, en die 800KL is 1200 mm × 2000 mm × 900 mm . Hierdie kompakte voetafdrukke maak dit maklik om in bestaande elektriese kamers of gecontaineriseerde energie-ophoudstelsels te integreer.
Vir kommunikasie en beheer ondersteun die omskakelaar Modbus TCP/RTU en CAN 2.0 protokolle, met dubbele kommunikasiepoorte (RJ45/RS485/CAN) vir naadlose integrasie in gebou-bestuurstelsels (BMS), energie-bestuurstelsels (EMS), of netwerkbeheerplatforms. Hierdie koppeling stel gebruikers in staat om sleutelparameters (soos inset-/uitsetkrag, temperatuur, doeltreffendheid) in werklike tyd te moniteer, bedryfsmodusse op afstand te beheer en voorspellende instandhouding uit te voer—wat die stelsel se bedryfsbereidheid maksimeer en instandhoudingskoste verminder.
Aansoek scenario's
Die veerkragtigheid van die 250K-800K reeks maak dit geskik vir ’n wye reeks toepassings:
Nutskaal Energieberging: Ondersteun die netpiekvermindering, dalvul, frekwensieregulering en vermindering van die afsny van hernubare energie.
Industriële en kommersiële energiestoor: Verskaf noodkrag vir vervaardigingsfasiliteite, data-sentrums en kommersiële geboue, terwyl energiekoste deur tyd-van-gebruik-elektrisiteitstarisstrategieë geoptimaliseer word.
Mikro-netwerkstelsels: Maak stabiele bedryf van af-gekoppelde of hibriede mikro-netwerke (bv. in afgeleë areas, mynwerfplekke of eilandgemeenskappe) moontlik deur die kragvoorsiening van hernubare bronne (son/wind) en battery-stoor te balanseer.
Ter afsluiting, die vloeibare-gekoelde energiestooromskakelaar 250K-800K die reeks verteenwoordig 'n hoogtepunt van energie-ophoudingsomsettings-tegnologie, wat vinnige reaksie, skaalbaarheid, hoë doeltreffendheid en intelligente beheer kombineer om die uiteenlopende behoeftes van moderne energiestelsels aan te spreek. Sy robuuste tegniese spesifikasies, wêreldwye stroombaanverdraagsaamheid en buigsame ontwerp maak dit 'n betroubare keuse vir energie-ophoudingsprojekte van alle groottes, en dryf die oorgang na 'n meer volhoubare, betroubare en doeltreffende kragtoekoms.
Ter afsluiting, die vloeibare-gekoelde energiestooromskakelaar 250K-800K die reeks verteenwoordig 'n hoogtepunt van energie-ophoudingsomsettings-tegnologie, wat vinnige reaksie, skaalbaarheid, hoë doeltreffendheid en intelligente beheer kombineer om die uiteenlopende behoeftes van moderne energiestelsels aan te spreek. Sy robuuste tegniese spesifikasies, wêreldwye stroombaanverdraagsaamheid en buigsame ontwerp maak dit 'n betroubare keuse vir energie-ophoudingsprojekte van alle groottes, en dryf die oorgang na 'n meer volhoubare, betroubare en doeltreffende kragtoekoms.
