Kernfertigungsprozess: Die Leistungsvorteile von Lithium-Eisenphosphat-Batterien resultieren aus präzisen Fertigungsverfahren. Derzeit konzentriert sich die industrielle Massenproduktion auf die Synthese der Kathodenmaterialien sowie auf die Zellmontage und nachgeschaltete Verarbeitungsschritte. Die gängigen Verfahren lassen sich in zwei Kategorien einteilen: das Festphasenverfahren und das Flüssigphasenverfahren. Unter diesen Verfahren entfällt allein das carbothermische Reduktions-Festphasenverfahren auf über 70 % der weltweiten Gesamtproduktion, was eine hohe technologische Reife und Kostenvorteile belegt.

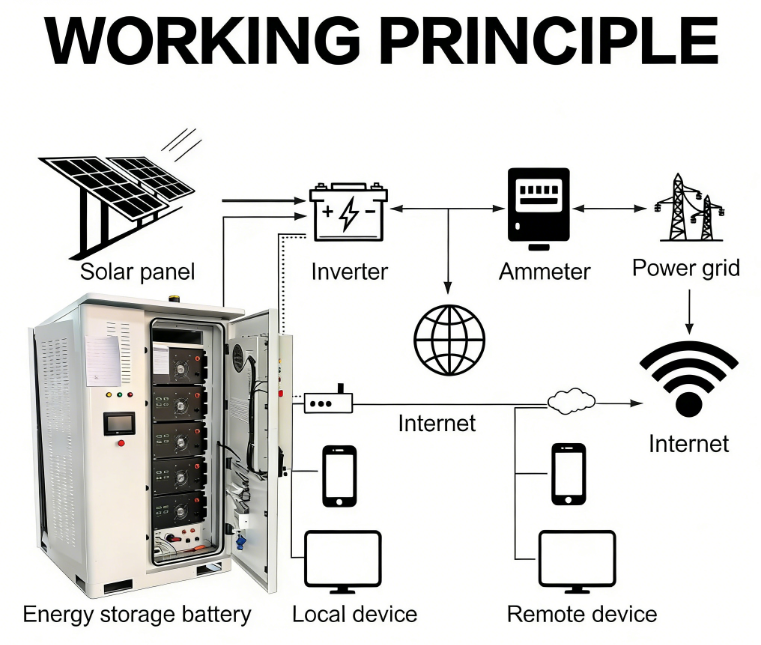

In Photovoltaik-Energiespeichersystemen stellt die integrierte Batterie-Wechselrichtereinheit als zentrale, integrierte Unterstützungsausrüstung für Lithium-Eisenphosphat-Batterien eine hohe Integration von Modulen wie Lithiumbatterien, Wechselrichtern, BMS (Battery Management System) und PCS (Power Conversion System) dar. Im Vergleich zu herkömmlichen separaten Geräten eignet sie sich besser für den privaten und kleingewerblichen Einsatz. Ihre Vorteile und der Fertigungsprozess bestimmen unmittelbar die Effizienz und Zuverlässigkeit der Systemintegration, was im Folgenden detailliert analysiert wird.
I. Kernvorteile der integrierten Batterie-Wechselrichter-Einheit: Das integrierte Design ist der zentrale Wettbewerbsvorteil. Durch die Integration mehrerer Module verringert sich das Volumen im Vergleich zu separaten Geräten um 30–40 % und das Gewicht um mehr als 25 %. Es eignet sich für wandmontierte häusliche sowie für rackmontierte gewerbliche Installationen und spart insbesondere bei raumkritischen Anwendungen im Bereich der häuslichen Energiespeicherung erheblich Platz und Baukosten ein. Gleichzeitig reduziert die Integration die Anzahl der Verbindungsleitungen zwischen den Modulen, wodurch Energieübertragungsverluste sinken; die Systemwirkungsgradsteigerung beträgt im Vergleich zu separaten Geräten 1,5–2 Prozentpunkte. In Kombination mit Lithium-Eisenphosphat-Batterien kann ein Gesamtwirkungsgrad von über 98 % erreicht werden.
Bessere Kompatibilität und Synergie: Die integrierte Einheit wurde werkseitig auf Abstimmung und Fehlerbehebung von Batterie, Wechselrichter und Batteriemanagementsystem (BMS) geprüft, wodurch Ausfälle durch unzureichende Kompatibilität zwischen Geräten unterschiedlicher Marken vermieden werden. Sie unterstützt gängige Batterietypen wie Lithium-Eisenphosphat- und ternäre Batterien; dank ihres breiten Eingangsspannungsbereichs (200 V–800 V) eignet sie sich für verschiedene Leistungssegmente von 3 kW bis 20 kW. Sie ist kompatibel mit netzgekoppelten, netzunabhängigen und hybriden Betriebsarten und ermöglicht eine nahtlose Verbindung mit Photovoltaikmodulen sowie dem Stromnetz.
Höherer Intelligenz- und Sicherheitsgrad: Das System integriert hochpräzise MPPT-Technologie (Maximum Power Point Tracking), um die Effizienz der Photovoltaik-Stromerzeugung in Echtzeit zu optimieren; es verfügt über ein integriertes intelligentes Steuerungssystem, das WiFi- und RS485-Kommunikation unterstützt und eine Fernüberwachung des Batteriezustands sowie die Anpassung von Lade- und Entlade-Strategien ermöglicht – wodurch Lastspitzenausgleich (Peak-Valley-Arbitrage) und Energiespeicher-Steuerung realisiert werden können. Hinsichtlich der Sicherheit bietet das System mehrfache Schutzfunktionen gegen Überspannung, Überstrom, Überhitzung und Inselbetrieb. BMS und Wechselrichter arbeiten zusammen, um fehlerhafte Stromkreise innerhalb weniger Millisekunden abzuschalten und entsprechen damit branchenüblichen Standards wie IEC 62109 und GB/T 34131.
Die Kostenvorteile sind erheblich. Durch die großtechnische Integration sinken die Beschaffungs- und Montagekosten für Module, was zu Gesamtkosten führt, die um 15–20 % niedriger liegen als bei separaten Systemen. Zudem verringert sich der Aufwand für die spätere Wartung, da Batterie und Wechselrichter nicht mehr separat gewartet werden müssen; dies senkt die Wartungskosten um 30 % und erfüllt die Anforderungen an Wirtschaftlichkeit von Haushalten sowie kleinen und mittleren Unternehmen.
II. Fertigungsprozess des integrierten Batterie-Wechselrichter-Systems: Der Kern liegt in der modularen Integration und der gemeinsamen Fehlersuche, wobei die Prozessgenauigkeit unmittelbar die Systemstabilität beeinflusst. Zunächst erfolgt die integrierte Architekturkonzeption, bei der eine modulare Topologie angewandt wird. Der Akkupack, die Wechselrichterschaltung und das BMS-Modul werden gemäß den Grundsätzen der elektromagnetischen Verträglichkeit (EMV) räumlich getrennt, um den Abstand zwischen Leistungs- und Steuerschaltungen zu optimieren und Abschirmungsschichten zur Unterdrückung elektromagnetischer Störungen hinzuzufügen; dadurch wird sichergestellt, dass alle Module störungsfrei zusammenarbeiten, ohne dass es zu Signalinterferenzen kommt.
Der Integrationsprozess der Kernkomponenten ist streng. Das Batteriepack verwendet Lithium-Eisen-Phosphat-Zellen, die in Serie und Parallel geschaltet sind, und wird mittels Vakuum-Heißpressen sowie wasserdichter Behandlung umhüllt, wodurch ein Schutzgrad von IP54 oder höher erreicht wird; die Kernkomponenten des Wechselrichters verwenden SiC-Module (Siliziumkarbid) anstelle herkömmlicher siliziumbasierter Bauelemente, werden durch Vakuum-Ref-low-Löten umhüllt und mit integrierten Kühlkörpern sowie einem Flüssigkeitskühlsystem ausgestattet, um die durch die Integration verursachten Wärmeableitungsprobleme zu lösen und einen stabilen Betrieb bei hohen Temperaturen sicherzustellen.
Die gemeinsame Fehlersuche ist ein zentraler Prozess. Nach Abschluss der Hardware-Integration wird das gesamte System mittels eines speziellen Prüfsystems einer Alterungsprüfung unterzogen und dabei 72 Stunden lang kontinuierlich unter Hochtemperatur- und Hochlastbedingungen betrieben. Gleichzeitig erfolgt die Fehlersuche an den Kommunikationsprotokollen sowie an den Lade-/Entlade-Strategien des Batteriemanagementsystems (BMS) und des Wechselrichters, und es werden die MPPT-Verfolgungsgenauigkeit sowie die Ausgangsspannungsstabilität kalibriert. Anschließend folgen mehrere Verifikationsschritte mittels EMV-Prüfung, Hoch- und Tieftemperatur-Zyklusprüfung sowie Fehler-Simulationsprüfung, um sicherzustellen, dass das gesamte System die Anforderungen an den Netzanschluss und an die Sicherheit erfüllt.
Die Prozessiterationen konzentrieren sich auf Leistungsverbesserungen: Durch den Einsatz von Hochdichte-Zellintegrations-Technologie wird die Energiedichte erhöht, die Wärmeableitungsstruktur optimiert, um den Energieverbrauch zu senken, und bei einigen High-End-Modellen werden KI-Algorithmen integriert, um eine intelligente Speichersteuerung zu ermöglichen. Der ausgereifte integrierte Prozess macht das integrierte System zur Mainstream-Wahl für Photovoltaik-Energiespeichersysteme – insbesondere aufgrund der langen Zykluslebensdauer und der hohen Sicherheit von Lithium-Eisenphosphat-Batterien – und fördert so die großflächige Entwicklung des Heim-Energiespeicher-Marktes.
