اینورتر ترکیبی تک‌فاز ۳ تا ۶ کیلووات (متصل به شبکه)

اینورتر ترکیبی تک‌فاز ۳ تا ۶ کیلووات (متصل به شبکه)

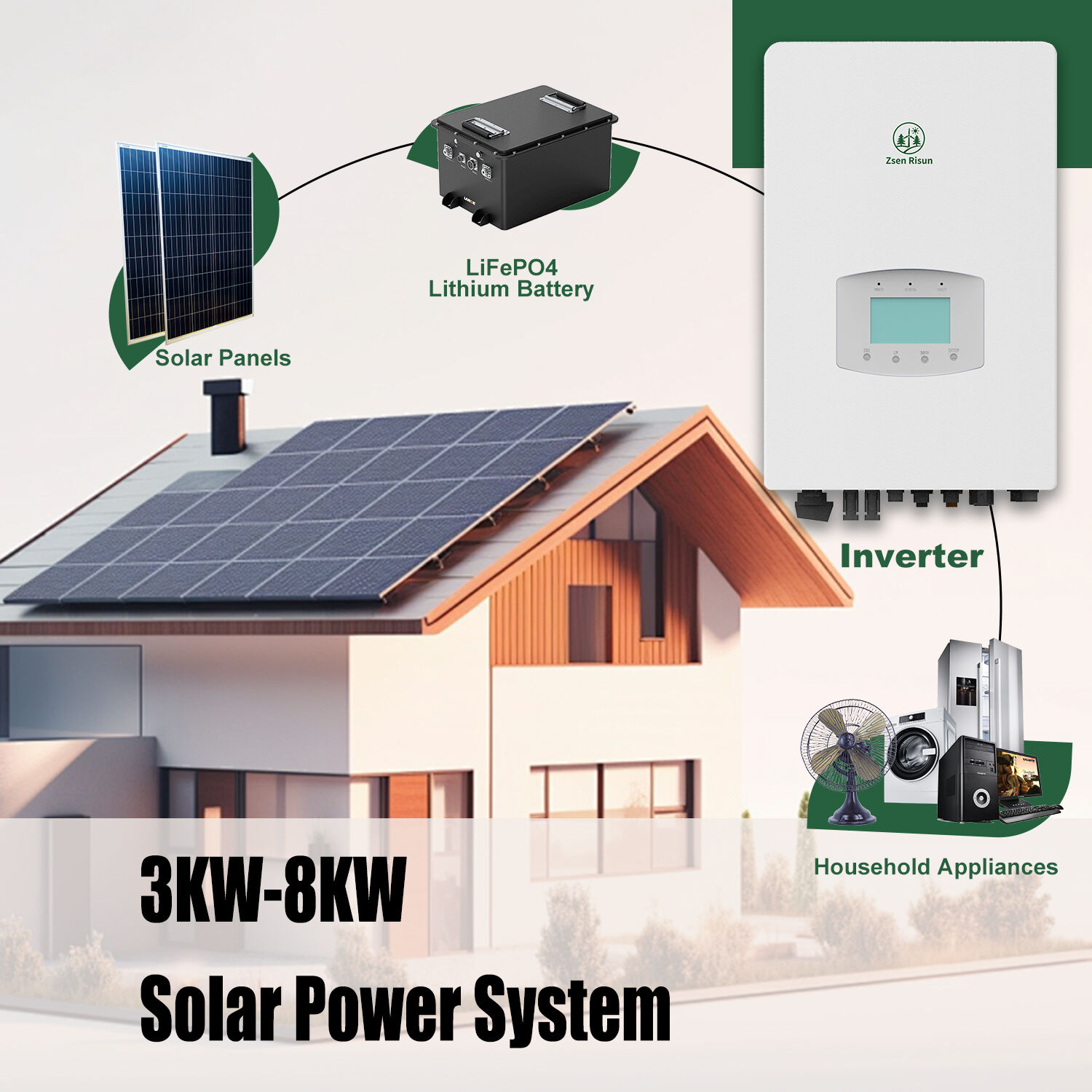

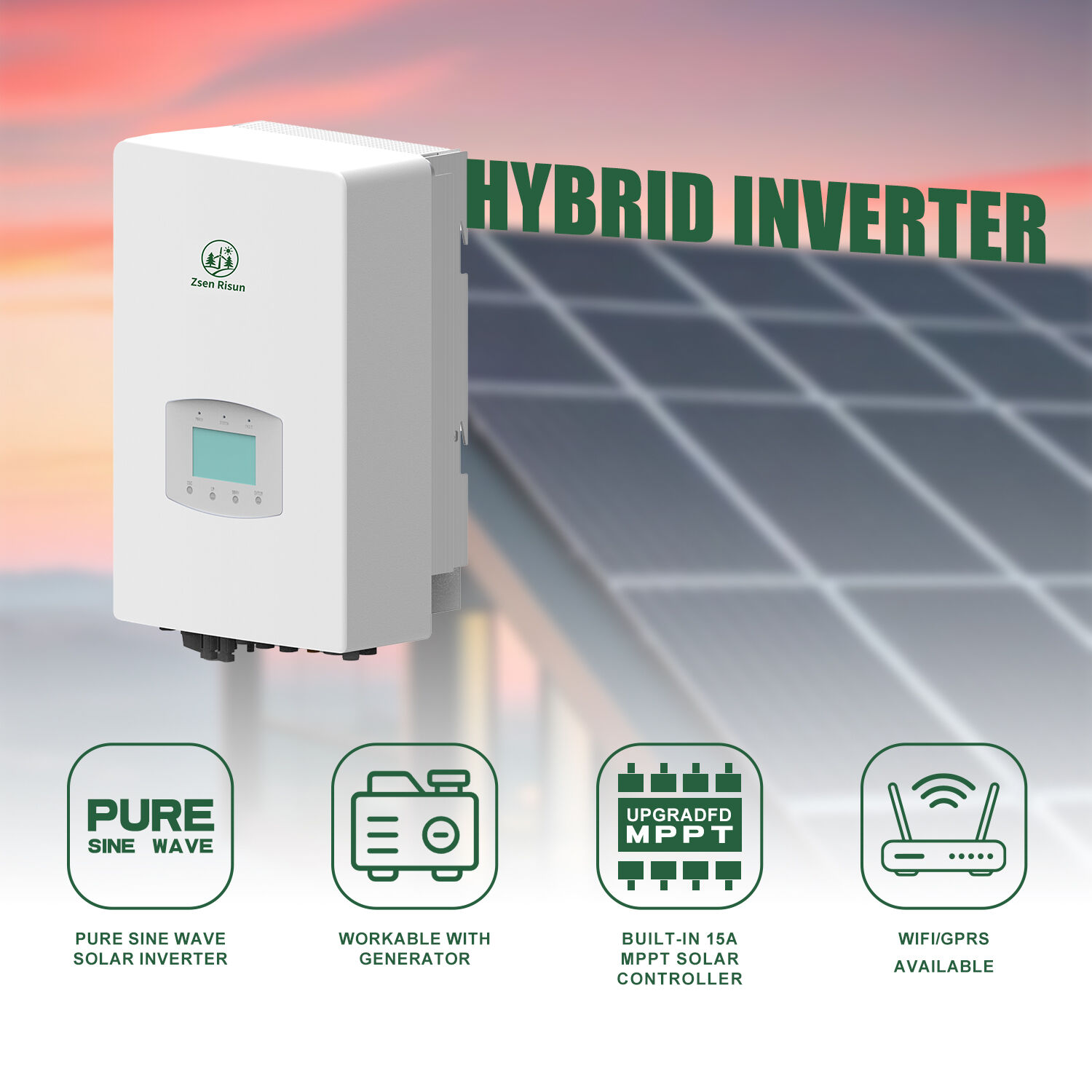

این محصول سری اینورتر هیبریدی تک‌فاز متصل به شبکه است (۳ تا ۶ کیلووات) که برای سیستم‌های ذخیره‌سازی انرژی خانگی و کوچک تجاری طراحی شده است.

و جریان شارژ حداکثر باتری آن برابر است با 120A ، امکان اتصال حداکثر تا 16 دستگاه در حالت موازی را پشتیبانی می‌کند و دارای ویژگی MPPT است (۱۵ آمپر) برای ماژول‌های فتوولتائیک با توان بالا.

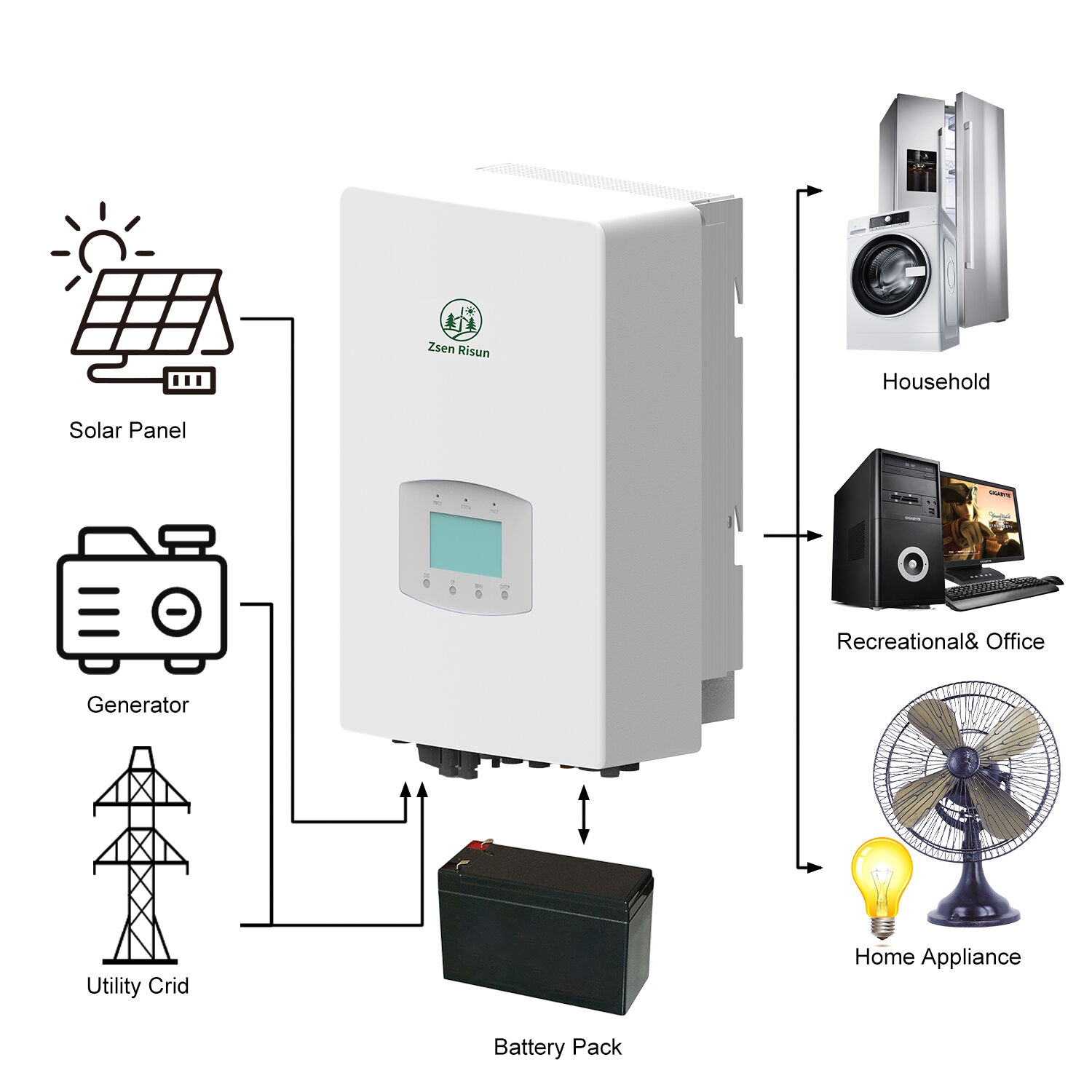

مزایای کلیدی شامل سوئیچینگ بدون وقفه در حالت UPS برای تأمین برق پشتیبان، سازگاری با باتری‌های سرب-اسیدی و لیتیومی، خنک‌کنندگی طبیعی بدون فن برای کاهش سطح نویز، و پشتیبانی از اتصال ژنراتور/موتور است.

با طراحی فشرده و محافظت IP65، عملکرد قابل اعتمادی در محدوده‌های ولتاژ مختلف ارائه می‌دهد (ورودی جریان مستقیم ۹۵ تا ۴۵۰ ولت، خروجی جریان متناوب ۲۲۰/۲۳۰ ولت) و در محیط‌های سخت‌گیرانه کار می‌کند (از ۲۵- تا ۶۰+ درجه سانتی‌گراد) .
حداقل سفارش: 1

مرور کلی
محصولات پیشنهادی

توضیحات محصول

اینورتر فتوولتائیک سه‌فاز 80-110K سری: بازتعریف بازده و قابلیت اطمینان در تبدیل انرژی خورشیدی

در دوره‌ای که گذار جهانی به سوی انرژی‌های تجدیدپذیر با سرعت بیشتری در حال انجام است، عملکرد مبدل‌های فتوولتائیک (PV) به یکی از ارکان اصلی سودآوری و پایداری سیستم‌های خورشیدی تبدیل شده است. سری مبدل‌های فتوولتائیک سه‌فاز ۸۰–۱۱۰ کیلووات، راه‌حلی پیشرفته و نوین است که به‌طور دقیق برای پاسخگویی به نیازهای سخت‌گیرانهٔ نصب‌های خورشیدی تجاری و مقیاس بزرگ (نیروگاهی) طراحی شده است و با ترکیب کارایی پیشرو در صنعت، طراحی هوشمند و دوام بالا، به حداکثر رساندن بازده انرژی و حداقل‌سازی هزینه‌های عملیاتی را ممکن می‌سازد.

مزایای عملکرد اصلی

در قلب این سری اینورتر، مجموعه‌ای از ویژگی‌ها قرار دارد که آن را در منظره رقابتی فتوولتائیک متمایز می‌سازد. ویژگی‌های آن 98.7% بیشترین بازدهی و بازدهی اروپایی ۹۸٫۱٪ از طریق فناوری پیشرفتهٔ ردیابی نقطهٔ توان حداکثر (MPPT) به‌دست می‌آید که شامل ۸ ورودی MPPT در هر دستگاه و محدودهٔ ولتاژی گستردهٔ MPPT از ۲۰۰ ولت تا ۱۰۰۰ ولت است. این امر تضمین می‌کند که اینورتر حتی در شرایط سایه‌دار بودن جزئی پنل‌ها یا تغییرات شدت تابش، انرژی خورشیدی بیشتری را جذب و تبدیل کند و به‌طور مستقیم خروجی سالانهٔ انرژی سیستم خورشیدی را افزایش دهد. ولتاژ راه‌اندازی فوق‌العاده پایین (به‌حداقل ۸۰ ولت) زمان جمع‌آوری انرژی را بیشتر نیز گسترش می‌دهد؛ زیرا امکان کارکرد در ساعات صبح زود، عصر دیر و روزهای ابری را فراهم می‌سازد که در این شرایط بسیاری از اینورترهای رقیب همچنان بی‌کار باقی می‌مانند.

ویژگی کلیدی دیگر طراحی ورودی DC انعطاف‌پذیر آن است که از 1.5x اضافه‌بار DC و سازگاری با ماژول‌های فتوولتائیک (PV) با جریان بالا (۲۰ آمپر) پشتیبانی می‌کند. این امکان را به طراحان سیستم می‌دهد تا تعداد بیشتری پنل فتوولتائیک (PV) نسبت به خروجی اسمی AC اینورتر نصب کنند، که منجر به افزایش جذب انرژی در ساعات اوج تابش خورشید و بهبود بازده سرمایه‌گذاری (ROI) پروژه‌های خورشیدی می‌شود. قابلیت تشخیص هوشمند جریان DC رشته‌ای (به‌صورت اختیاری) لایه‌ای از قابلیت‌های تشخیصی اضافه می‌کند و امکان نظارت بلادرنگ بر عملکرد هر رشته را فراهم می‌سازد تا خطاها به‌سرعت شناسایی شوند، زمان نگهداری کاهش یابد و سلامت بهینه سیستم تضمین گردد.

اینورتر همچنین از نظر سازگاری و مقاومت در برابر شبکه برق عملکرد برجسته‌ای دارد. این دستگاه دارای قابلیت عبور از افت ولتاژ (LVRT) (LVRT) است که امکان حفظ اتصال به شبکه در شرایط افت ولتاژ را فراهم می‌کند، بنابراین با استانداردهای سخت‌گیرانه کدهای شبکه در سراسر جهان مطابقت داشته و به پایداری شبکه کمک می‌کند. حالت‌های کاری متعددی از جمله P-F (تنظیم ضریب توان)، P-V (کنترل توان فعال وابسته به ولتاژ) و Q-V (جبران توان راکتیو) —امکان کنترل دقیق و جزئی از تزریق توان را برای اپراتورهای سیستم فراهم می‌کند تا بتوانند در خدمات جانبی شبکه شرکت کرده و جریان‌های درآمدی خود را به حداکثر برسانند. برای کاربردهایی که نیازمند تأمین توان پشتیبان هستند، اینورتر می‌تواند با سیستم‌های ذخیره‌سازی انرژی ادغام شده و انتقال بی‌وقفه‌ای بین حالت متصل به شبکه و حالت بدون اتصال به شبکه (off-grid) ایجاد کند تا تأمین توان بدون وقفه برای بارهای حیاتی تضمین گردد.

مشخصات محصول

[SOI] اینورتر ترکیبی تک‌فاز ۳–۶ کیلووات (اتصال به شبکه)

ویژگی‌های کلیدی:
• حداکثر جریان شارژ باتری: ۱۲۰ آمپر
• حداکثر امکان اتصال موازی ۱۶ واحد
• نقطه تعادل حداکثر توان (MPPT): ۱۵ آمپر، اجزای با توان بالا
• زمان کوتاه تغییر حالت بدون وقفه (UPS) از حالت خارج از شبکه به داخل شبکه برای بارهای سنگین
• پشتیبانی از اتصال منبع تولید برق (ژنراتور) و بارهای موتوری
• دفع گرما به‌صورت طبیعی و بدون استفاده از فن

مشخصات مدل محصول
پارامتر	ESSI-3KIP-42-LV	ESSI-5KIP-48-LV	ESSI-6KIP-48-LV
ورودی جریان مستقیم (ولت)	-	-	-
حداکثر قدرت ورودی PV	5کیلووات	8کیلووات	8کیلووات
حداکثر ولتاژ PV	-	800V	800V
ولتاژ نامه‌ای PV	360V	360V	360V
دامنه ولتاژ MPPT	۹۵–۴۵۰ ولت	۱۲۵–۴۵۰ ولت	۱۲۵–۴۵۰ ولت
حداکثر جریان ورودی به ازای هر MPPT	۱۵ آمپر/ردیف MPPT	۲۲٫۵ آمپر/ردیف MPPT	۲۲٫۵ آمپر/ردیف MPPT
بیشترین تعداد ردیف‌های موازی MPPT	2	2	2
شارژ/دشارژ باتری (ولت)	سرب-اسیدی/لیتیوم	سرب-اسیدی/لیتیوم	سرب-اسیدی/لیتیوم
نوع باتری	48V	48V	48V
بیشینه قدرت شارژ	3kw	5کیلووات	6kw
حداکثر جریان شارژ	70A	120A	120A
حالت ارتباطی	RS485/CAN	RS485/CAN	RS485/CAN
قدرت خروجی نامی	3kw	5کیلووات	6kw
توان خروجی ماکزیمم	3.3KW	5.5کیلووات	6.6کیلووات
حداکثر توان نوسانی	3.3KW	5.5کیلووات	6.6کیلووات
جریان خروجی نامی	13.6A	22.7A	27.3 آمپر
حداکثر جریان خروجی	15A	25A	30A
فرکانس خروجی	L/N/PE، ۲۲۰/۲۳۰ ولت، ۵۰ هرتز/۶۰ هرتز	L/N/PE، ۲۲۰/۲۳۰ ولت، ۵۰ هرتز/۶۰ هرتز	L/N/PE، ۲۲۰/۲۳۰ ولت، ۵۰ هرتز/۶۰ هرتز
فاکتور توان خروجی	۰٫۸ (پس‌فت) تا ۰٫۸ (پیش‌فت)	۰٫۸ (پس‌فت) تا ۰٫۸ (پیش‌فت)	۰٫۸ (پس‌فت) تا ۰٫۸ (پیش‌فت)
THD (بار خطی)	<3%	<3%	<3%
THD (اتصال به شبکه)	<2%	<2%	<2%
توان ورودی نامی	3.3KVA	5.5 کیلوولت‌آمپر	6.6kVA
حداکثر جریان ورودی	15A	25A	30A
محدوده ولتاژ ورودی	L/N/PE، ۲۲۰/۲۳۰ ولت، ۵۰ هرتز/۶۰ هرتز	L/N/PE، ۲۲۰/۲۳۰ ولت، ۵۰ هرتز/۶۰ هرتز	L/N/PE، ۲۲۰/۲۳۰ ولت، ۵۰ هرتز/۶۰ هرتز
حداکثر بازده	97.50%	97.50%	97.50%
گواهینامه	IECEE/IEC61000-6-3	IECEE/IEC61000-6-3	IECEE/IEC61000-6-3
EMC	EN61000-6-1/EN61000-6-3	EN61000-6-1/EN61000-6-3	EN61000-6-1/EN61000-6-3
ابعاد (پ×ت×عمق)	۳۹۰ میلی‌متر × ۴۴۵ میلی‌متر × ۲۲۵ میلی‌متر	۳۹۰ میلی‌متر × ۴۴۵ میلی‌متر × ۲۲۵ میلی‌متر	۳۹۰ میلی‌متر × ۴۴۵ میلی‌متر × ۲۲۵ میلی‌متر
روش خنک‌سازی	خنک‌سازی طبیعی	خنک‌سازی طبیعی	خنک‌سازی طبیعی
وزن	۲۱ کیلوگرم	۲۱ کیلوگرم	۲۱ کیلوگرم
کلاس حفاظت	IP65	IP65	IP65
دماي عملکرد	۲۵- تا ۶۰+ درجه سانتی‌گراد (کاهش ظرفیت از ۴۵ درجه سانتی‌گراد به بعد)	۲۵- تا ۶۰+ درجه سانتی‌گراد (کاهش ظرفیت از ۴۵ درجه سانتی‌گراد به بعد)	۲۵- تا ۶۰+ درجه سانتی‌گراد (کاهش ظرفیت از ۴۵ درجه سانتی‌گراد به بعد)
حداکثر ارتفاع	3000م	3000م	3000م
رابط ارتباطی	RS485/وای‌فای/GPRS/LAN	RS485/وای‌فای/GPRS/LAN	RS485/وای‌فای/GPRS/LAN

Single-phase hybrid inverter 3-6kW (grid-connected)

مشخصات فنی و انواع مدل‌ها

سری ۸۰–۱۱۰K شامل سه مدل — TSI-80K3P-03-CN، TSI-100K3P-03-CN و TSI-110K3P-03-CN — است که هر کدام برای ظرفیت‌های توانی متفاوتی بهینه‌سازی شده‌اند، در حالی که استانداردهای عملکردی اصلی به‌صورت یکنواخت حفظ می‌شوند.

پارامترهای DC و AC

حداکثر توان ورودی مستقیم (DC) در محدوده‌ی ۱۲۰ کیلووات (مدل ۸۰K) تا ۱۶۵ کیلووات (مدل ۱۱۰K) ، با حداکثر جریان ورودی 50A در هر کانال MPPT. هر مدل دارای ۸ ورودی MPPT است که امکان پیکربندی انعطاف‌پذیر رشته‌ها و تحمل بهتر سایه‌اندازی را فراهم می‌کند. در سمت AC، توان خروجی نامی در محدوده‌ی ۸۰ کیلووات تا ۱۱۰ کیلووات، با حداکثر توان ظاهری تا ۱۲۱ کیلوولت‌آمپر (kVA)، که ظرفیت اضافه‌بار برای مقابله با بارهای اوج کوتاه‌مدت را فراهم می‌کند. ولتاژ خروجی قابل‌تنظیم از ۳۰۰ ولت تا ۴۸۰ ولت است و فرکانس شبکه 10%است 50Hz یا 60Hz ، که اطمینان‌دهنده سازگاری با استانداردهای جهانی شبکه برق است. معیارهای حیاتی کیفیت توان از نظر عملکردی استثنایی هستند: اعوجاج هارمونیکی کل جریان (THD) کمتر از 3%است و ضریب توان می‌تواند در محدوده‌ای بین ۰٫۹- (خازنی) تا ۰٫۹+ (الектرومغناطیسی) تنظیم شود که این امر آلودگی شبکه را به حداقل می‌رساند و انطباق با الزامات سخت‌گیرانه شرکت‌های تأمین‌کننده برق را تضمین می‌کند.

ایمنی و استحکام

ایمنی در طراحی سری ۸۰–۱۱۰ کیلووات از اولویت‌های بالایی برخوردار است. این سری دارای مجموعه‌ای جامع از قابلیت‌های محافظتی است که شامل محافظت از قطبیت معکوس جریان مستقیم (DC)، محافظت در برابر اضافه‌ولتاژ/کمبود ولتاژ، محافظت در برابر اضافه‌جریان، نظارت بر مقاومت عایقی و تشخیص جریان نشتی (RCD) می‌شود. درجه حفاظت IP66 اطمینان‌دهنده مقاومت در برابر ورود گرد و غبار و آب است و این امر نصب بیرونی را در محیط‌های سخت — از مناطق بیابانی تا سواحل — امکان‌پذیر می‌سازد. ساختار مستحکم این اینورتر و دامنه وسیع دمایی کارکرد آن (از ۳۰- تا ۶۰ درجه سانتی‌گراد) افزایش بیشتر دوام آن، که عملکرد قابل اعتماد را حتی در شرایط آب‌وهوایی بسیار سخت نیز تضمین می‌کند. سیستم خنک‌کننده هوشمند با فن و فیلتر گرد و غبار، پراکندگی مؤثر گرما را تأمین کرده و عمر قطعات داخلی را افزایش می‌دهد و هزینه‌های نگهداری بلندمدت را کاهش می‌دهد.

ویژگی‌های فیزیکی و ارتباطی

Single-phase hybrid inverter 3-6kW (grid-connected)

طراحی فشرده اینورتر انعطاف‌پذیری نصب را بهینه‌سازی می‌کند: مدل‌های ۸۰K و 100K اندازه‌های ۱۲۰۰ میلی‌متر × ۵۳۵ میلی‌متر × ۲۷۵ میلی‌متر دارند، در حالی که مدل ۱۱۰K ابعاد ۱۲۰۰ میلی‌متر × ۶۰۰ میلی‌متر × ۲۷۵ میلی‌متر دارد و وزن آن بین ۶۵ تا ۸۲ کیلوگرم متغیر است. این امر امکان نصب آسان روی دیوارها یا صفحات بتنی را فراهم می‌کند، حتی در مکان‌هایی با فضای محدود. برای ارتباطات و مدیریت از راه دور، اینورتر از اتصالات RS485 و ۴G/وای‌فای پشتیبانی می‌کند که امکان نظارت بلادرنگ بر پارامترهای کلیدی (مانند توان ورودی/خروجی، بازده و دما) و به‌روزرسانی نرم‌افزار از راه دور را فراهم می‌سازد. این قابلیت ارتباطی به‌صورت یکپارچه با سیستم‌های مدیریت انرژی خورشیدی (EMS) همگام‌سازی می‌شود و بینش‌های عملیاتی را در اختیار اپراتوران سیستم قرار می‌دهد تا عملکرد را بهینه کرده و زمان توقف سیستم را به حداقل برسانند.

سناریوهای کاربردی

چند منظورگی 80-110K سری، آن را برای طیف وسیعی از کاربردها ایده‌آل می‌سازد:

سیستم‌های خورشیدی تجاری و صنعتی: تامین انرژی کارخانه‌ها، انبارها و ساختمان‌های اداری به‌منظور کاهش هزینه‌های برق و دستیابی به اهداف پایداری.

مزرعه‌های خورشیدی مقیاس بزرگ (Utility-Scale): ارائه تبدیل با بازده بالا برای نصب‌های خورشیدی در مقیاس بزرگ، به‌منظور بیشینه‌سازی بازده انرژی و پایداری شبکه.

سیستم‌های ترکیبی خورشیدی-ذخیره‌سازی: ادغام با باتری‌های لیتیوم‌یون برای تأمین برق پشتیبان و کاهش اوج مصرف (Peak Shaving)، که باعث افزایش قابلیت اطمینان و ارزش انرژی خورشیدی می‌شود.

برق‌رسانی کشاورزی و مناطق روستایی: تامین برق قابل اعتماد برای سیستم‌های آبیاری، جوامع روستایی و مزارع بدون اتصال به شبکه (Off-grid)، در مناطقی که دسترسی به شبکه محدود است.

در پایان، اینورتر فتوولتائیک سه‌فاز 80-110K سری‌های [نام سری] پیشرفت قابل توجهی در فناوری اینورترهای فتوولتائیک (PV) محسوب می‌شوند و با ترکیب بازده بالا، طراحی هوشمند و دوام قوی، نیازهای در حال تحول segu صنعت خورشیدی جهانی را برآورده می‌سازند. توانایی این سری در بیشینه‌سازی بازده انرژی، تضمین سازگاری با شبکه و عملکرد قابل اعتماد در محیط‌های سخت، آن را به انتخابی مورد اعتماد برای توسعه‌دهندگان پروژه‌های خورشیدی، ادغام‌کنندگان سیستم‌ها و کاربران نهایی تبدیل کرده است. همان‌طور که جهان به سمت آینده‌ای کم‌کربن حرکت می‌کند، 80-110K سری [نام سری] در پیش‌گامان ایجاد اکوسیستم انرژی پایدارتر و مقاوم‌تر قرار دارد.
