اینورتر ترکیبی سه‌فاز ۸ تا ۱۲ کیلووات (متصل به شبکه)

اینورتر ترکیبی سه‌فاز ۸ تا ۱۲ کیلووات (متصل به شبکه)

این محصول یک سری اینورتر ترکیبی سه‌فاز با ولتاژ بالا ( ESS1-8K3P-02-HV، ESS1-10K3P-02-HV، ESS1-12K3P-02-HV ) است که برای کاربردهای ذخیره‌سازی انرژی در بخش‌های تجاری و صنعتی طراحی شده است.

با توان ورودی DC در محدودهٔ ۱۲ کیلووات تا ۱۸ کیلووات، از باتری‌های لیتیوم فسفات آهن ( ۱۸۰–۶۰۰ ولت ) پشتیبانی می‌کند و توان خروجی AC اسمی را در محدودهٔ ۸ کیلووات تا ۱۲ کیلووات ارائه می‌دهد.

مزایای کلیدی شامل جابجایی فوق‌سریع شبکه ( <10mS )، بازده بالا ( تا ۹۸٫۱۰ درصد )، محافظت IP66 برای محیط‌های سخت‌گیرانه، خنک‌کنندگی طبیعی (سر و صدای کم/نیاز کم به نگهداری) و انطباق با استانداردهای بین‌المللی ایمنی (IEC/EN). همچنین این دستگاه دارای RS485/وای‌فای/GPRS/LAN ارتباط برای پایش از راه دور است و بنابراین برای سیستم‌های ذخیره‌سازی انرژی مقیاس‌پذیر و قابل اعتماد ایده‌آل می‌باشد.
حداقل سفارش: 1

مرور کلی
محصولات پیشنهادی

توضیحات محصول

اینورتر ترکیبی سه‌فاز ولتاژ بالا (سری ۸ تا ۱۲ کیلووات)

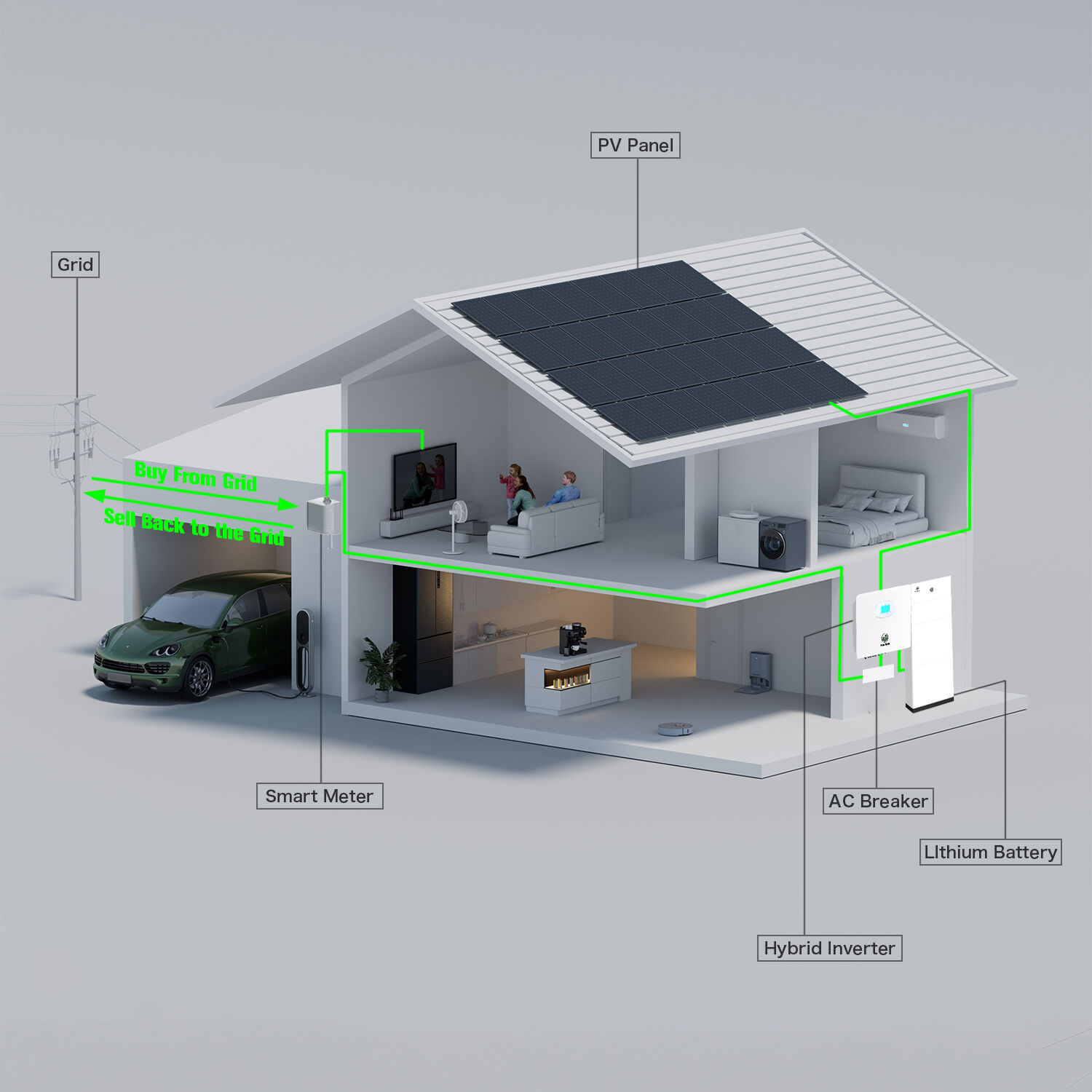

سری اینورتر ترکیبی سه‌فاز با ولتاژ بالا ESS1 (8K/10K/12K) راه‌حلی برتر برای سیستم‌های ذخیره‌سازی انرژی در بخش‌های تجاری، صنعتی و مسکونی با مقیاس متوسط است که به‌گونه‌ای طراحی شده تا در سناریوهای مدیریت انرژی متصل به شبکه، بدون اتصال به شبکه و ترکیبی، کارایی، قابلیت اطمینان و انعطاف‌پذیری بی‌نظیری ارائه دهد. این اینورتر به‌عنوان یک مؤلفهٔ حیاتی در اکوسیستم‌های مدرن انرژی، تولید فتوولتائیک خورشیدی، ذخیره‌سازی باتری با ولتاژ بالا و اتصال به شبکه را به هم پیوند می‌زند و نیاز رو به رشد به راه‌حل‌های تأمین انرژی مقاوم، مقرون‌به‌صرفه و پایدار را در کاربردهای متنوعی برآورده می‌سازد.

مشخصات فنی اصلی و عملکرد

این سری شامل سه مدل — ESS1-8K3P-02-HV، ESS1-10K3P-02-HV و ESS1-12K3P-02-HV — است که هر یک برای ظرفیت‌های توانی متفاوتی بهینه‌سازی شده‌اند، در حالی که معیارهای عملکرد اصلی آن‌ها به‌صورت یکسان حفظ شده است.

ورودی جریان مستقیم و ادغام باتری: این اینورتر از محدودهٔ وسیعی از ولتاژ ورودی جریان مستقیم پشتیبانی می‌کند (ولتاژ نامی ۶۰۰ ولت، ولتاژ راه‌اندازی ۲۰۰ ولت، حداکثر ولتاژ ۸۰۰ ولت)، با توان ورودی جریان مستقیم ۱۲ کیلووات (مدل ۸K)، ۱۵ کیلووات (مدل ۱۰K) و ۱۸ کیلووات (مدل ۱۲K). این اینورتر مجهز به ۲۴ ردیاب نقطهٔ توان حداکثر (MPPT) است (حداکثر جریان MPPT: ۲۶ آمپر/۲۸ آمپر برای مدل‌های ۸K/۱۰K و ۳۶ آمپر/۳۸ آمپر برای مدل ۱۲K)، که بازده جمع‌آوری انرژی خورشیدی را حتی در شرایط سایه‌دار بخشی از آرایه یا تغییرات شدت تابش نور خورشید به حداکثر می‌رساند؛ این ویژگی به‌ویژه در سیستم‌های فتوولتائیک تجاری با اندازهٔ بزرگ آرایه‌ها از اهمیت بالایی برخوردار است. برای ذخیره‌سازی انرژی، این اینورتر صرفاً با باتری‌های لیتیوم-آهن-فسفات (LFP) (با محدودهٔ ولتاژ ۱۸۰ تا ۶۰۰ ولت) سازگان دارد — نوعی فناوری باتری ایمن، با عمر طولانی و مقرون‌به‌صرفه که برای کاربردهای ذخیره‌سازی ثابت ایده‌آل است. حداکثر توان شارژ/دشارژ به ۸ کیلووات (مدل ۸K) تا ۱۰ کیلووات (مدل‌های ۱۰K/۱۲K) می‌رسد، با حداکثر جریان شارژ ۳۰ آمپر، که امکان شارژ سریع باتری و آماده‌سازی تأمین برق پشتیبان برای بارهای حیاتی را فراهم می‌کند. ارتباط با باتری از طریق پروتکل‌های RS-485/کان (CAN) انجام می‌شود و امکان نظارت بلادرنگ بر وضعیت شارژ (SoC)، دما و سلامت باتری را فراهم می‌سازد تا عمر باتری افزایش یابد.

مشخصات محصول

اینورتر ترکیبی سه‌فاز با ولتاژ بالا (۸ تا ۱۲ کیلووات)

مدل محصول	ESS1-8K3P-02-HV	ESS1-10K3P-02-HV	ESS1-12K3P-02-HV
ورودی DC (PV)
حداکثر قدرت ورودی	12کیلووات	۱۵کیلووات	18KW
ولتاژ ورودی نامزد	600V	600V	600V
ولتاژ راه‌اندازی	200 ولت	200 ولت	200 ولت
دامنه ولتاژ MPPT	۲۰۰ تا ۸۰۰ ولت	۲۰۰ تا ۸۰۰ ولت	۲۰۰ تا ۸۰۰ ولت
حداکثر جریان ورودی	۲۶ آمپر / ۲۸ آمپر	۲۶ آمپر / ۲۸ آمپر	۳۶ آمپر / ۳۸ آمپر
تعداد ردیاب‌های MPPT	24	24	24
ورودی/خروجی جریان مستقیم (باتری)
نوع باتری	فسفات آهن لیتیوم	فسفات آهن لیتیوم	فسفات آهن لیتیوم
دامنه ولتاژ باتری	۱۸۰–۶۰۰ ولت	۱۸۰–۶۰۰ ولت	۱۸۰–۶۰۰ ولت
حداکثر توان شارژ/تفریق باتری	8کیلووات	۱۰کیلووات	۱۰کیلووات
حداکثر جریان شارژ/تخلیه	30A	30A	30A
پروتکل ارتباطی باتری	۴۸۵/CAN	۴۸۵/CAN	۴۸۵/CAN
خروجی AC
قدرت خروجی نامی	8کیلووات	۱۰کیلووات	12کیلووات
توان خروجی ماکزیمم	8.8kw	11KW	۱۳٫۲کو
قدرت ظاهری خروجی نامی	8.8KVA	11KVA	13.2 کیلوولت آمپر
جریان خروجی نامی	۱۲٫۱ آمپر	۱۵٫۲ آمپر	۱۸.۲A
حداکثر جریان خروجی	۱۳٫۴ آمپر	16.7A	20A
زمان سوئیچینگ شبکه	<10mS	<10mS	<10mS
ولتاژ و فرکانس خروجی نامگذاری شده	۳ فاز/نوترال/PE، ۳۸۰ ولت/۴۰۰ ولت، ۵۰ هرتز/۶۰ هرتز	۳ فاز/نوترال/PE، ۳۸۰ ولت/۴۰۰ ولت، ۵۰ هرتز/۶۰ هرتز	۳ فاز/نوترال/PE، ۳۸۰ ولت/۴۰۰ ولت، ۵۰ هرتز/۶۰ هرتز
فاکتور توان خروجی	۰٫۸ (پس‌فت) تا ۰٫۸ (پیش‌فت)	۰٫۸ (پس‌فت) تا ۰٫۸ (پیش‌فت)	۰٫۸ (پس‌فت) تا ۰٫۸ (پیش‌فت)
کل اعوجاج هارمونیکی (بار خطی، متصل به شبکه)	<3%	<3%	<3%
کل اعوجاج هارمونیکی (متصل به شبکه)	<2%	<2%	<2%
ورودی AC
توان ظاهری ورودی نامی	8.8KVA	11KVA	13.2 کیلوولت آمپر
حداکثر جریان ورودی	۱۳٫۴ آمپر	16.7A	20A
ولتاژ/فرکانس نامی ورودی	۳ فاز/نوترال/PE، ۳۸۰ ولت/۴۰۰ ولت، ۵۰ هرتز/۶۰ هرتز	۳ فاز/نوترال/PE، ۳۸۰ ولت/۴۰۰ ولت، ۵۰ هرتز/۶۰ هرتز	۳ فاز/نوترال/PE، ۳۸۰ ولت/۴۰۰ ولت، ۵۰ هرتز/۶۰ هرتز
کارایی
حداکثر کارایی	98.10%	98.10%	98.10%
استانداردها
گواهی ایمنی	IEC62109-1/2	IEC62109-1/2	IEC62109-1/2
امتیاز به پایبندی EMC	EN61000-6-1/EN61000-6-3	EN61000-6-1/EN61000-6-3	EN61000-6-1/EN61000-6-3
پارامترهای پایه
ابعاد (عرض × ارتفاع × عمق، میلی‌متر)	556×482×196	556×482×196	556×482×196
روش خنک‌سازی	خنک‌سازی طبیعی	خنک‌سازی طبیعی	خنک‌سازی طبیعی
وزن	27.5kg	27.5kg	27.5kg
درجه محافظت	IP66	IP66	IP66
دماي عملکرد	۲۵- تا ۶۰ درجه سانتی‌گراد (کاهش ظرفیت از ۴۵ درجه سانتی‌گراد به بالا)	۲۵- تا ۶۰ درجه سانتی‌گراد (کاهش ظرفیت از ۴۵ درجه سانتی‌گراد به بالا)	۲۵- تا ۶۰ درجه سانتی‌گراد (کاهش ظرفیت از ۴۵ درجه سانتی‌گراد به بالا)
ارتفاع ماکسیمم	3000م	3000م	3000م
روش ارتباط	RS485/وای‌فای/GPRS/LAN	RS485/وای‌فای/GPRS/LAN	RS485/وای‌فای/GPRS/LAN

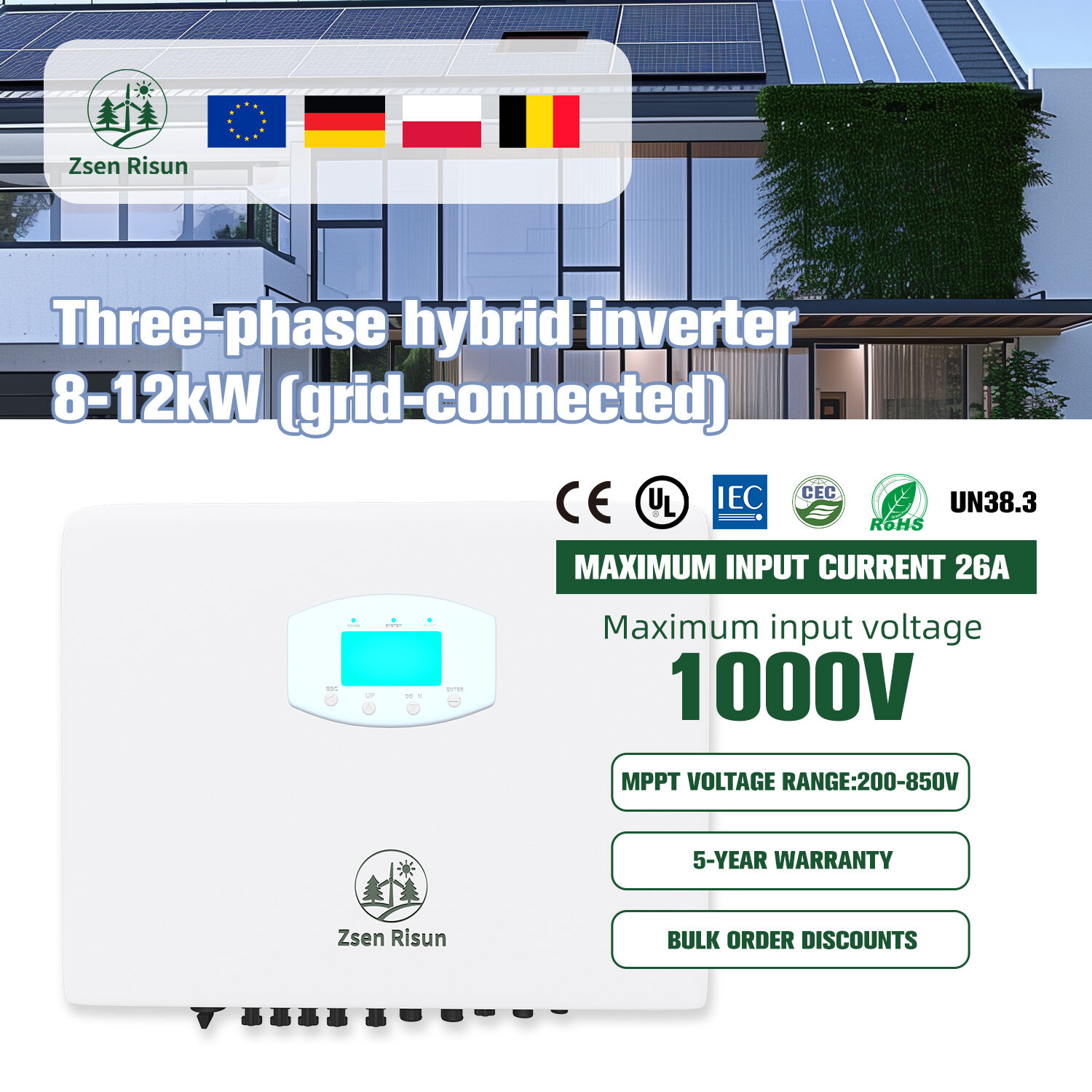

Three-phase hybrid inverter 8-12kW (grid-tied)

خروجی AC و سازگاری با شبکه: از سوی AC، اینورتر روی شبکه سه‌فاز کار می‌کند (سه سیم L/N/PE، ۳۸۰ ولت/۴۰۰ ولت، ۵۰ هرتز/۶۰ هرتز) و توان خروجی اسمی را با مقادیر زیر تأمین می‌کند: ۸ کیلووات (۸K)، ۱۰ کیلووات (۱۰K) و ۱۲ کیلووات (۱۲K)، با حداکثر توان خروجی به ترتیب برابر با ۸٫۸ کیلووات، ۱۱ کیلووات، و ۱۳٫۲ کیلووات (ظرفیت اضافی ۱۰ درصدی). توان ظاهری خروجی اسمی در محدوده‌ی ۸٫۸ تا ۱۳٫۲ کیلوولت‌آمپر (kVA) قرار دارد، و جریان خروجی اسمی برابر است با ۱۲٫۱ آمپر (۸ کیلووات) تا ۱۸٫۲ آمپر (۱۲ کیلووات) و حداکثر جریان خروجی ۱۳٫۴ آمپر تا ۲۰ آمپر، که تأمین پایدار توان برای بارهای سنگین تجاری/صنعتی (مانند ماشین‌آلات، سیستم‌های روشنایی و تهویه مطبوع) را تضمین می‌کند. ویژگی برجسته‌ای این دستگاه، زمان بسیار کوتاه تغییر حالت از شبکه اصلی به حالت مستقل (< ۱۰ میلی‌ثانیه) است که انتقال بی‌وقفه بین حالت متصل به شبکه و حالت مستقل را فراهم می‌سازد و در نتیجه قطع برق برای تجهیزات حیاتی در هنگام قطعی شبکه را جلوگیری می‌کند؛ این امر برای کسب‌وکارها که هرگونه توقف در عملیات به معنای زیان مالی است، ضروری می‌باشد.

کارایی و کیفیت توان: اینورتر دارای حداکثر بازده ۹۸٫۱۰٪ است که از بالاترین مقادیر در رده خود محسوب می‌شود و اتلاف انرژی را در فرآیند تبدیل جریان مستقیم (DC) به جریان متناوب (AC) به حداقل می‌رساند و به‌طور مستقیم بازده سرمایه‌گذاری (ROI) سیستم‌های ذخیره‌سازی انرژی را بهبود می‌بخشد. همچنین این اینورتر استانداردهای سخت‌گیرانه کیفیت توان را برآورده می‌کند: نحراف هارمونیکی کل (THD) برای بارهای خطی کمتر از ۳٪ و برای کار در حالت اتصال به شبکه (grid-tied) کمتر از ۲٪ است که تضمین‌کننده تزریق توان پاک به شبکه و انطباق با قوانین شبکه‌های بین‌المللی (مانند IEC و EN) می‌باشد. ضریب توان خروجی قابل تنظیم از ۰٫۸ پس‌فاز تا ۰٫۸ پیش‌فاز است که امکان جبران توان راکتیو را فراهم کرده و پایداری شبکه را بهینه‌سازی نموده و هزینه‌های ارائه‌دهندگان خدمات برق را کاهش می‌دهد.

ویژگی‌های کلیدی و مزایای رقابتی

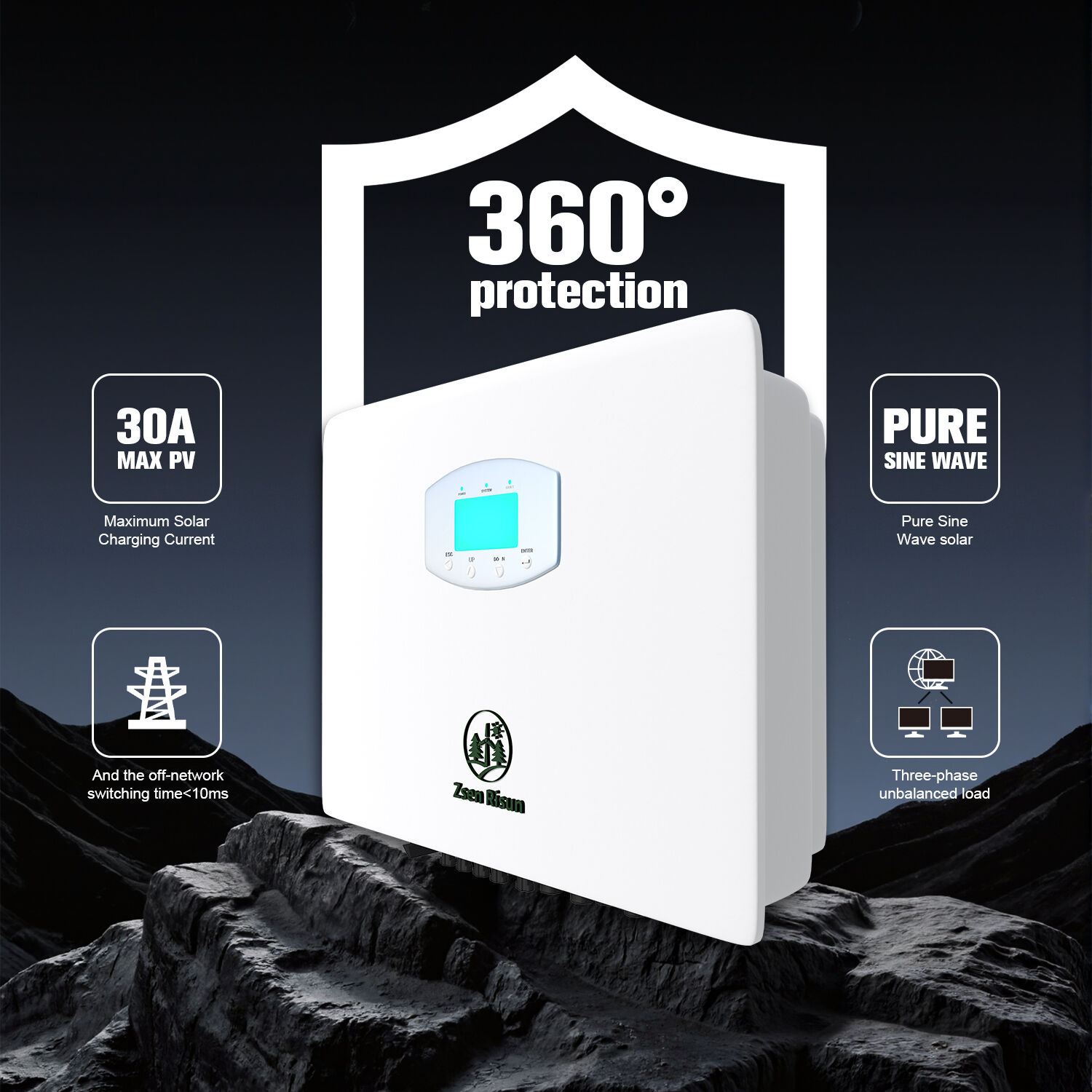

طراحی مقاوم و کم‌نیاز به نگهداری: این اینورتر از فناوری خنک‌کنندگی طبیعی (بدون فن) استفاده می‌کند که با حذف قطعات متحرک، سطح صدا، هزینه‌های نگهداری و خطر شکست را کاهش می‌دهد و برای محیط‌های صنعتی که قابلیت اطمینان در بالاترین سطح ممکن اهمیت دارد، ایده‌آل است. با درجه حفاظت IP66، این دستگاه در برابر گرد و غبار کاملاً مقاوم و در برابر جت‌های آب با فشار بالا نیز محافظت شده است و برای نصب در فضای باز در شرایط سخت مناسب می‌باشد (محدوده دمای کاری: ۲۵- درجه سانتی‌گراد تا ۶۰+ درجه سانتی‌گراد، با کاهش ظرفیت در دماهای بالاتر از 45°C برای اطمینان از طول عمر بالا). ابعاد فشرده آن (۵۵۶ میلی‌متر × ۴۸۲ میلی‌متر × ۱۹۶ میلی‌متر) و ساختار سبک‌وزن آن (۲۷٫۵ کیلوگرم) نصب را حتی در اتاق‌های برق با فضای محدود یا سیستم‌های ذخیره‌سازی انرژی درون کانتینرها نیز ساده می‌سازد.

امنیت جامع و انطباق با استانداردها: این اینورتر از استانداردهای بین‌المللی امنیت و عملکرد، از جمله IEC62109-1/2 (امنیت اینورترهای فتوولتائیک) و EN61000-6-1/EN61000-6-3 (انطباق با استانداردهای سازگاری الکترومغناطیسی)، پیروی می‌کند و دسترسی به بازارهای جهانی و آرامش خاطر کاربران را تضمین می‌نماید. این اینورتر مکانیزم‌های حفاظتی متعددی را ادغام کرده است: حفاظت در برابر اضافه‌ولتاژ/کمبود ولتاژ، حفاظت در برابر اضافه‌جریان/اتصال کوتاه، حفاظت در برابر گرمای بیش از حد و نظارت بر عایق‌بندی؛ که هم اینورتر و هم تجهیزات متصل‌شده به آن را در برابر آسیب محافظت می‌کند.

عملکرد مقیاس‌پذیر و همه‌کاره: اگرچه این اینورتر برای کاربردهای تجاری/صنعتی سه‌فاز بهینه‌سازی شده است، اما طراحی ماژولار آن امکان مقیاس‌پذیری سیستم را فراهم می‌سازد — یعنی می‌توان واحدهای متعددی را به‌صورت موازی به‌کار برد تا نیازهای بالاتر توان را برآورده سازد (مثلاً ۱۰ واحد ۱۲ کیلوواتی برای یک سیستم ۱۲۰ کیلوواتی). این محصول با ورودی ژنراتور سازگان‌دار است و بنابراین برای مکان‌های صنعتی خارج از شبکه یا دورافتاده (مانند معادن، کشاورزی و برج‌های مخابراتی) که دسترسی به شبکه محدود یا نامطمئن است، مناسب می‌باشد.

پایش و کنترل هوشمند: مجهز به RS485، رابط‌های ارتباطی وای‌فای، GPRS و LAN، این اینورتر به‌صورت یکپارچه با سیستم‌های مدیریت انرژی (EMS) و سیستم‌های مدیریت ساختمان (BMS) همکاری می‌کند. کاربران می‌توانند پارامترهای کلیدی (توان ورودی/خروجی، سطح شارژ باتری (SoC)، بازدهی و دما) را از راه دور پایش کنند، حالت‌های کاری را تنظیم نمایند (مانند کاهش اوج مصرف، جابه‌جایی بار) و نگهداری پیش‌بینانه انجام دهند — که این امر باعث بیشینه‌سازی زمان فعالیت سیستم و کاهش هزینه‌های عملیاتی می‌شود.

سناریوهای کاربردی

این اینورتر سه‌فاز با ولتاژ بالا به‌طور ایده‌آل برای موارد زیر مناسب است:

ساختمان های تجاری: اداره‌ها، فضاهای خرده‌فروشی و هتل‌ها که به‌دنبال کاهش وابستگی به شبکه، کاهش هزینه‌های انرژی از طریق کاهش اوج مصرف و تأمین توان پشتیبان برای سیستم‌های حیاتی (مانند ترمینال‌های فروش، امنیت و روشنایی) هستند.

تسهیلات صنعتی سبک: کارخانه‌های تولیدی کوچک، انبارها و کارگاه‌ها که نیازمند تأمین توان پایدار برای ماشین‌آلات و کاهش توقف‌های ناشی از قطعی برق شبکه هستند.

کاربردهای کشاورزی: سیستم‌های آبیاری، گلخانه‌ها و تأسیسات فرآوری روستایی، که در آن‌ها تأمین قدرت مطمئن برای افزایش بهره‌وری ضروری است و دسترسی به شبکه برق اغلب نامنظم است.

ریزشبکه‌های ترکیبی: مناطق دورافتاده، برج‌های مخابراتی و محوطه‌های صنعتی خارج از شبکه، که ترکیبی از سلول‌های خورشیدی فتوولتائیک، ذخیره‌سازی باتری و نیروگاه‌های ژنراتوری را برای ایجاد سیستم‌های تأمین انرژی خودکفا به کار می‌برند.

نتیجه‌گیری

اینورتر ترکیبی سه‌فاز با ولتاژ بالا، مدل ESS1 با توان ۸ تا ۱۲ کیلووات، نمادی از فناوری پیشرفته ذخیره‌سازی انرژی است که با ترکیبی از بازدهی بالا، پاسخ بسیار سریع به شبکه، دوام بالا و کنترل هوشمند، نیازهای سیستم‌های انرژی مدرن تجاری و صنعتی را برآورده می‌سازد. سازگاری این محصول با باتری‌های LFP، انطباق آن با استانداردهای جهانی و طراحی کم‌نیاز به نگهداری، آن را به راه‌حلی مقرون‌به‌صرفه و آینده‌نگر برای کسب‌وکارها تبدیل کرده است که در پی بهینه‌سازی مصرف انرژی، افزایش تاب‌آوری تأمین برق و گذار به مدلی پایدارتر از انرژی هستند. چه برای کاربردهای متصل به شبکه (مانند کاهش اوج مصرف)، تأمین برق اضطراری، یا سیستم‌های ریزشبکه بدون اتصال به شبکه، این اینورتر عملکردی پایدار و قابل اعتماد ارائه می‌دهد و در عین حال با نیازهای در حال تحول منظره انرژی سازگان می‌یابد.
