Интегриран фотогалваничен и енергоспестяващ нисконапрежен кабинет

Интегриран фотогалваничен и енергоспестяващ нисконапрежен кабинет

PV-Storage нисковолтова интегрирана кабина — високоинтегрирано всеобхватно решение за съхранение на енергия, проектирано за търговски и индустриални автономни/хитридни енергийни системи, налично в няколко модела (изходна мощност 6 kW/12 kW/18 kW/20 kW и капацитет на LFP батерия от 14,348 kWh до 57,638 kWh).

Основните предимства включват ултрабързо превключване между мрежата и автономната система (≤20 ms), съвместимост с дизелови генератори, поддръжка за 200%изход при претоварване, инсталиране по метода „plug-and-play“ с автоматично паралелно функциониране, модулна конструкция за лесно поддържане и режим „анти-обратен поток“ за самопотребление.

Изграден с защита IP54, широка температурна адаптивност (-25 ℃ до 55 ℃), и сертифициран според стандарти CE/IEC/UL, той осигурява надеждна и ефективна електрозахранваща мощност за разнообразни приложения.

Общ преглед
Препоръчани продукти

Описание на продукта

Интегриран шкаф за фотоволтаични и нисковолтови системи за съхранение на енергия: крайното всеобхватно решение за съхранение на енергия

В бързо променящия се пейзаж на възобновяемата енергия PV-Storage шкафът за ниско напрежение с интегрирана функционалност се отличава като революционно решение за търговски, индустриални и малки утилитарни приложения, които търсят надеждно, ефективно и гъвкаво управление на електроенергията. Тази напълно интегрирана система обединява контрол на зареждането от фотоволтаични (PV) панели, съхранение на енергия в батерии от литиево-железо-фосфат (LFP), двупосочна инверсия и интелигентно превключване между мрежа и автономен режим в един компактен шкаф — което елиминира сложността при инсталирането на отделни компоненти и осигурява готово за използване решение за съхранение на енергия, балансиращо производителност, издръжливост и леснота на употреба.

Основни предимства на конструкцията и производителността

Налични в пет универсални модела (ESS1-6 kW/14,348 kWh, ESS3-12 kW/28,688 kWh, ESS1-18 kW/43,034 kWh, ESS3-18 kW/28,688 kWh, ESS3-20 kW/57,638 kWh), този шкаф е проектиран да отговаря на разнообразни енергийни нужди, като номиналната изходна мощност варира от 6 kW до 20 kW, а капацитетът за съхранение на енергия — от 14,348 kWh до 57,638 kWh . В основата му лежи високопроизводителен LFP аккумулаторен пакет с 48V системно напрежение, 60A максимален заряден ток и широк работен диапазон на напрежението (40–54,8 V) , което осигурява стабилно съхранение и разряд на енергия дори при променливи натоварвания. Секцията за вход от фотоволтаични панели поддържа до 35KW входна мощност от слънчева енергия (в зависимост от модела), с диапазон на MPPT напрежение от 60–450 V и множество MPPT канали (до 8 канала за модела 20 kW), което максимизира ефективността на добиване на слънчева енергия.

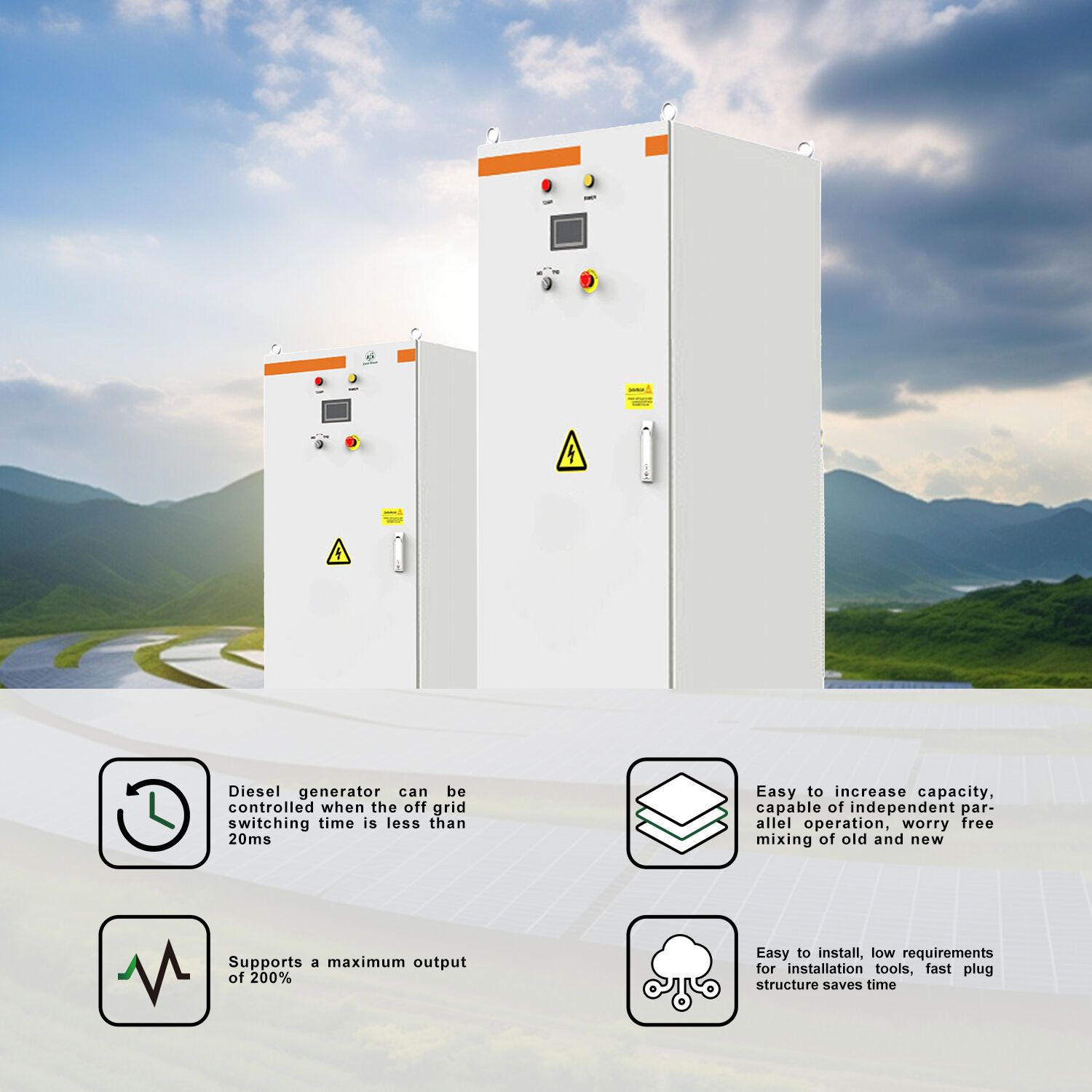

Една от най-забележителните му характеристики е изключително бързата способност за превключване между мрежа и автономен режим, като времето за превключване е ≤20 ms — контролирано и напълно съвместимо с дизелови генератори. Това осигурява безпроблемен преход към резервен източник на електрическа енергия по време на прекъсвания в централната електрическа мрежа или периоди на връхно натоварване, предотвратявайки простои на критично оборудване и гарантирайки непрекъснатата работа на предприятия и индустриални обекти. Освен това системата поддържа изходен товар до 200 % над номиналната мощност (например модел с номинална мощност 6 kW може да осигури пиков изходен ток от 12 kW), което я прави способна да поема внезапни върхове в електрическата консумация, без да се компрометира производителността или безопасността.

Лесна инсталация и поддръжка

Проектиран с оглед на удобството за потребителя, PV-Storage нисковолтовият интегриран шкаф има конструкция „plug-and-play“, която осигурява бързо монтиране с минимален набор от инструменти и без сложни електрически връзки. Той поддържа самостоятелна паралелна работа (до 8 единици в паралел), което позволява на потребителите да увеличават капацитета си за съхранение на енергия според растящите им нужди — идеално решение за малки и средни търговски обекти, отдалечени общности или промишлени предприятия с разширяващи се изисквания към електрозахранването. Модулната конструкция допълнително опростява поддръжката: неизправните модули могат да се заменят бързо, без прекъсване на цялата система, което намалява простоите и дългосрочните експлоатационни разходи.

Компактните габарити на шкафа (размерите варират от 700×1200×900 mm до 1400×700×2350 mm , в зависимост от модела) и леката му конструкция ( 500 kg до 700 kg ) прави го подходящ както за вътрешна, така и за външна инсталация, дори в среди с ограничено пространство. Неговата здрава конструкция е допълнена от степен на защита IP54, устойчивост към прах и вода и широк диапазон на работни температури ( -25 ℃ до 55 ℃, с намаляване на мощността само при температури над 40℃), което гарантира надеждна работа в сурови климатични условия — от екстремно ниски до високи температури. Допустимата относителна влажност ( 0–95 % относителна влажност, без конденз ) допълнително повишава неговата адаптивност към различни географски региони.

Параметри на продукта

Основни характеристики:
• Време за превключване между мрежа/автономна работа ≤20 ms (контролируемо), съвместим с дизелови генератори
• Лесна инсталация, самостоятелна паралелна работа, без поддръжка
• Лесна за инсталиране, изисква по-малко инсталационни инструменти, по-бърза конструкция
• Поддържа изходен товар до 200 % над номиналния
• Лесно поддръжка, модулна конструкция, бързо заместване на неизправни модули
• Поддържа режим на самостоятелно използване и режим срещу обратен поток
Категория на параметър	Име на параметъра	Модел
Категория на параметър	Име на параметъра	ESS1-6 kW/14,348 kWh	ESS3-12 kW/28,688 kWh	ESS1-18 kW/43,034 kWh	ESS3-18 kW/28,688 kWh	ESS3-20 kW/57,638 kWh
Вход на фотоволтаична енергия	Максимална входна мощност от PV	6 kW	18KW	27кВт	18KW	35KW
	Максимален входен ток от слънчеви панели	15A	50А	75А	42 kW	43KW
	Номинално постоянно напрежение	350 Vdc	350 Vdc	350 Vdc	350 Vdc	350 Vdc
	Обхват на напрежение на MPPT	60–450 V	60–450 V	60–450 V	60–450 V	60–450 V
	Максимален входящ ток	30А	40 A/40 A	30 A/30 A/30 A	17 A × 4	13 A × 8
	Брой MPPT-канали	2 януари	2 януари	2 януари	4	8
	Максимален входен ток от ФЕП на низ	-	-	-	15A	15A
	Брой низове на MPPT	-	-	-	4	8
Вход/изход за батерия	Номинално напрежение	40-60V	40-60V	40-60V	40-60V	40-60V
	Максимална мощност за зареждане	120 A/60 A	240 A / 80 A	360 A / 180 A	210 A / 210 A	420 A / 210 A
	Максимална мощност при разреждане	120 kW / 12 kW	120 kW / 12 kW	180 kW / 180 kW	120 kW / 10,78 kW	420 A / 215 kW
	Комуникация с батерията	RS485/CAN	RS485/CAN	RS485/CAN	RS485/CAN	RS485/CAN
	Максимален ток за зареждане	-	-	-	15A	15A
	Макс. разряден ток	-	-	-	15A	15A
Изход на инвертора	Номинална изходна мощност	6 kW	12kw	18KW	18KW	20KW
	Максимална изходна мощност	12kw	24кВт	36 kW	36 kW	40KW
	Номинално изходно течение	27.3A	54,5 A	81,8 A	15,54 A	31.8А
	Максимален изходен ток	28A	56A	84 A	15,9 A	36,8 A
	Диапазон на изходното напрежение	LP/N/PE 220 V / 50 Hz / 60 Hz	LP/N/PE 220 V / 50 Hz / 60 Hz	LP/N/PE 220 V / 50 Hz / 60 Hz	3P4W 220/380 V / 50 Hz / 60 Hz	3P4W 220/380 V / 50 Hz / 60 Hz
	Коефициент на регулиране на изходното напрежение	±2%	±2%	±2%	±2%	±2%
	Максимална изходна мощност (включена към мрежата)	-	-	-	18KW	20KW
	Максимален изходен ток (в мрежа)	-	-	-	24,5 A	26,3 A
Вход от мрежата	Максимална входяща мощност	10КВ	20KW	30KW	20кВА	40KVA
	Максимален входящ ток	100A	100A	100A	24A	44A
	Диапазон на входното напрежение	176–253 V	176–253 V	176–253 V	198–242 V	198–242 V
	Максимална изходна мощност (извън мрежата)	10КВ	20KW	30KW	20KW	40KW
	Максимален изходен ток (извън мрежата)	6.2kW	12,4 kW	18.6КВт	18KW	25КВ
	Максимален входен ток (извън мрежата)	20A	50А	60A	14.5A	29A
Вход за резервно захранване	Режим на свързване	Поддръжка	Поддръжка	Поддръжка	Поддръжка	Поддръжка
	Режим на работа	Паралелно свързване	Паралелно свързване	Паралелно свързване	Паралелно свързване	Паралелно свързване
	Максимална входна/изходна мощност	6 kW	12kw	24кВт	24кВт	24кВт
	Номинално Напрежение	LP/N/PE 220 V / 50 Hz / 60 Hz	LP/N/PE 220 V / 50 Hz / 60 Hz	LP/N/PE 220 V / 50 Hz / 60 Hz	3P4W 220/380 V / 50 Hz / 60 Hz	3P4W 220/380 V / 50 Hz / 60 Hz
	Номинален Ток	-	-	-	-	-
Параметри на батерията	Номинална капацитет на комплект	14,348 kWh	28,688 kWh	43,034 kWh	28,688 kWh	57,638 kWh
	Брой батерийни модула на комплект	14,348 kWh/1	14,348 kWh/2	14,348 kWh/3	14,348 kWh/2	14,348 kWh/4
	Работен диапазон на напрежението	40–54,8 V	40–54,8 V	40–54,8 V	40–54,8 V	40–54,8 V
	Напрежение на системата	48V	48V	48V	48V	48V
	Максимален ток за зареждане	60A	60A	60A	60A	60A
	Размери (L×W×H)	1020 × 700 × 2350 mm	1020 × 700 × 2350 mm	1020 × 700 × 2350 mm	1400 × 700 × 2350 mm	1400 × 700 × 2350 mm
	Тегло	1020KG	1020KG	1020KG	1020KG	1020KG
	Тип на клетката	LFP	LFP	LFP	LFP	LFP
Системни параметри	Максимална ефективност	97.50%	97.50%	97.50%	95.10%	95.10%
	Степен на защита	IP54	IP54	IP54	IP54	IP54
	Работна температура	-25–55 °C (намаляване на мощността при температури над 40 °C)	-25–55 °C (намаляване на мощността при температури над 40 °C)	-25–55 °C (намаляване на мощността при температури над 40 °C)	-25–55 °C (намаляване на мощността при температури над 40 °C)	-25–55 °C (намаляване на мощността при температури над 40 °C)
	Относителна влажност	0–95 % относителна влажност (без кондензация)	0–95 % относителна влажност (без кондензация)	0–95 % относителна влажност (без кондензация)	0–95 % относителна влажност (без кондензация)	0–95 % относителна влажност (без кондензация)
	Метод за охлаждане	Продукти за охлаждане с въздух	Продукти за охлаждане с въздух	Продукти за охлаждане с въздух	Продукти за охлаждане с въздух	Продукти за охлаждане с въздух
	Размери на кабинета	700 × 1200 × 900 mm	700 × 1200 × 900 mm	700 × 1200 × 900 mm	700 × 1200 × 900 mm	700 × 1200 × 900 mm
	Тегло на кабинета	500кг	700kg	700kg	500кг	700kg
	Огнезащитна защита	Аерозол	Аерозол	Аерозол	Аерозол	Аерозол
Функции	Функция противоток	Поддръжка	Поддръжка	Поддръжка	Не поддържа	Не поддържа
	Превключване между мрежа/извън мрежа	Поддръжка	Поддръжка	Поддръжка	Поддръжка	Поддръжка
	Отдалечено наблюдение	Поддръжка	Поддръжка	Поддръжка	Поддръжка	Поддръжка
	Комуникационен протокол	CT/MT/TER	CT/MT/TER	CT/MT/TER	CT/MT/TER	CT/MT/TER
	Брой паралелни единици	8	8	8	8	8
Сертификация	Сертификация	CE, IEC61000, IEC62109, UL983.3	CE, IEC61000, IEC62109, UL983.3	CE, IEC61000, IEC62109, UL983.3	CE, IEC61000, IEC62109, UL983.3	CE, IEC61000, IEC62109, UL983.3

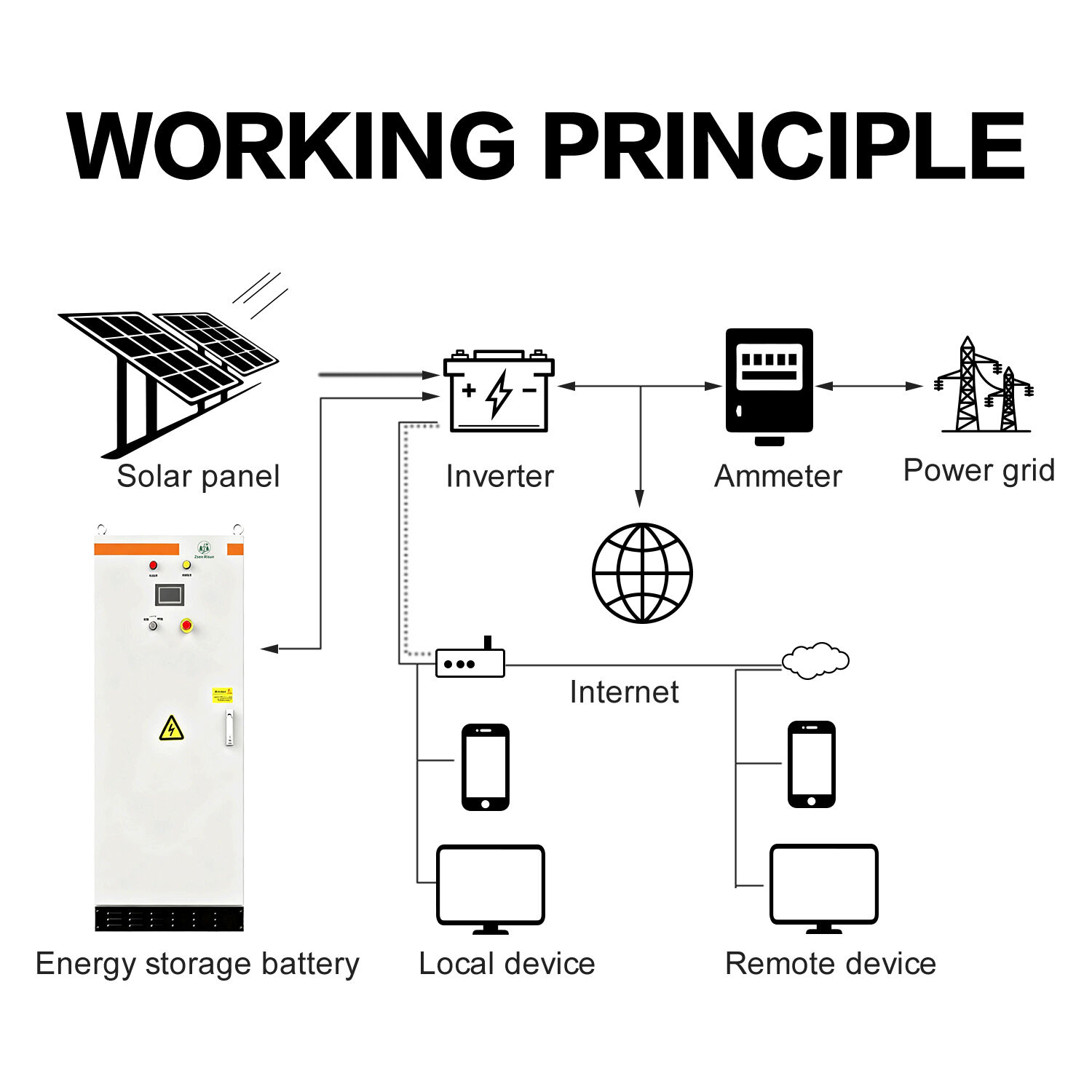

Integrated photovoltaic and energy storage low-voltage cabinet

Напреднали функционалност и безопасност

Системата е оснащена с комплекс от интелигентни функции, предназначени да оптимизират потреблението на енергия и да гарантират безопасността. Тя поддържа режим „анти-обратен поток“ за собствено потребление, който позволява на потребителите да максимизират използването на слънчева енергия на място и да намалят зависимостта от централната електрическа мрежа — като по този начин намаляват сметките си за електроенергия и своя въглероден отпечатък. Възможностите за дистанционно наблюдение (чрез комуникационните протоколи CT/MT/TER) осигурява възможност за проследяване в реално време на производството, съхранението и потреблението на енергия, както и на състоянието на системата, от всяко устройство, свързано с интернет. Това дава възможност на потребителите да вземат решения, базирани на данни, за оптимизиране на енергийната ефективност и проактивно решаване на потенциални проблеми, преди те да се задълбочат.

Безопасността е от първостепенно значение при проектирането на този интегриран шкаф. Той е оборудван с технология за охлаждане с въздух, за поддържане на оптимални работни температури, аерозолна система за пожарна защита за намаляване на рисковете от пожар, както и множество нива на защита срещу пренапрежение, прекомерно разреждане, къси съединения и прегряване. Системата отговаря на международните стандарти за безопасност и производителност, включително CE, IEC61000, IEC62109 и UL983.3 , което гарантира съответствие с глобалните регулаторни изисквания и осигурява спокойствие на потребителите относно качеството и безопасното използване на продукта.

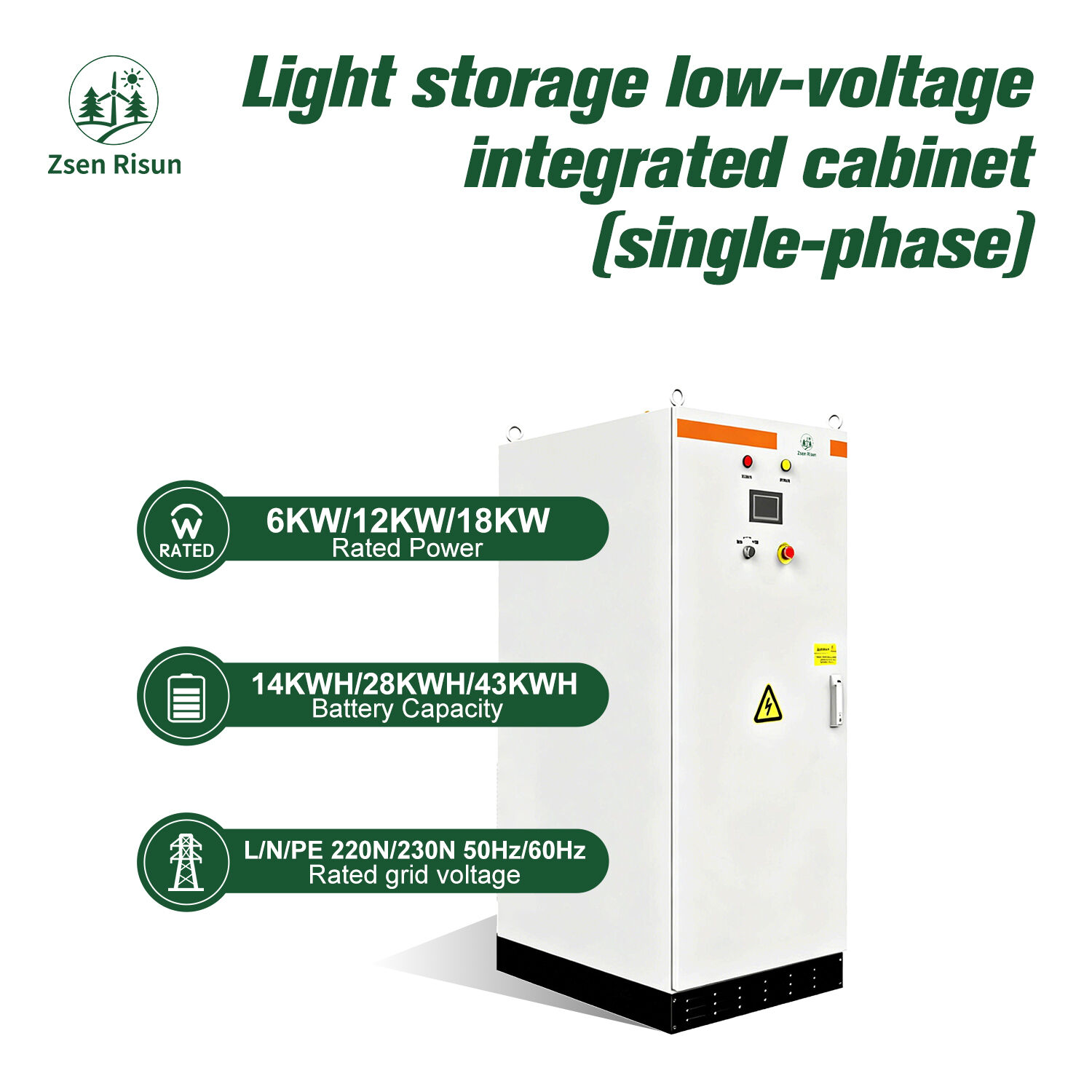

Integrated photovoltaic and energy storage low-voltage cabinet

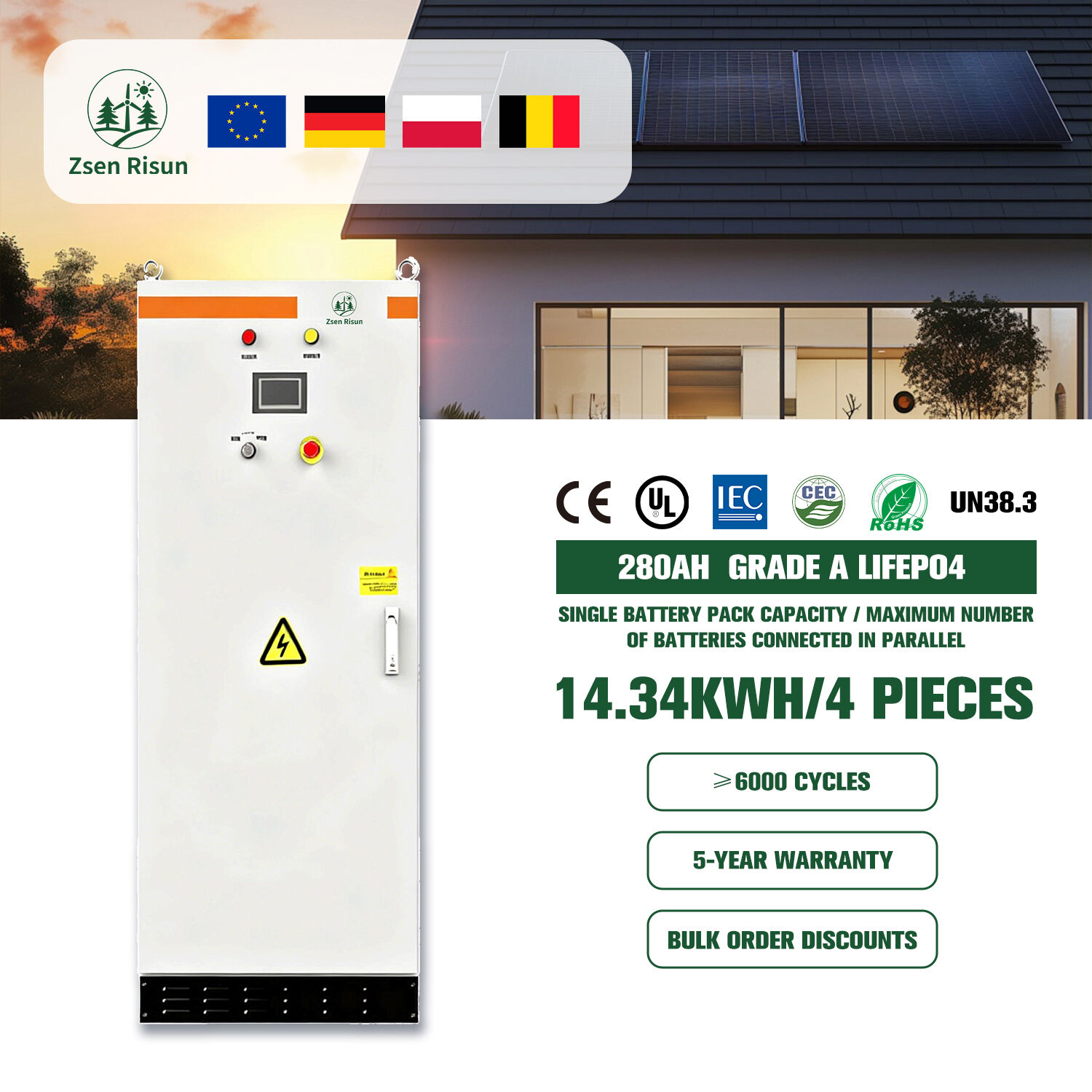

Integrated photovoltaic and energy storage low-voltage cabinet

Приложение на универсалност

Интегрираният шкаф за фотоволтаични и натрупващи системи с ниско напрежение е универсално решение, подходящо за широк кръг от приложения:

Комерсиални сгради: Доставя електроенергия от чиста слънчева енергия за търговски обекти, офиси и търговски центрове, намалява таксите за върховото енергийно потребление и осигурява резервно захранване по време на прекъсвания в мрежата.

Индустриални обекти: Подкрепяйте производствени линии, складове и преработвателни заводи със стабилна и надеждна електроенергия, минимизирайте простоите и намалете разходите за енергия чрез собствено потребление.

Отдалечени общности и обекти извън електрическата мрежа: Осигурявайте устойчива електроенергия за селски населени места, миньорски лагери или телекомуникационни кули в райони без достъп до централната електрическа мрежа, като заменяте скъпите и замърсяващи дизелови генератори.

Микромрежи: Интегрирайте се в микромрежи на общности или кампуси, за да подобрите енергийната устойчивост, балансирате търсенето на мощност и подпомогнете интеграцията на възобновяеми енергийни източници.

Заключение

Нисковолтовият интегриран шкаф PV-Storage пренаписва възможностите за енергийно съхранение в малки и средни мащаби. Неговата комбинация от висока производителност, лесна инсталация, интелигентни функции и здрави мерки за безопасност го прави идеален избор за предприятия и организации, които целят преход към възобновяема енергия, намаляване на енергийните разходи и подобряване на устойчивостта на електрозастраховането. Независимо дали се използва като самостоятелна автономна система, решение за резервно захранване или част от хибридна мрежова конфигурация, този интегриран шкаф осигурява последователно, ефективно и икономично захранване — гарантирани от международни сертификати и конструкция, проектирана да издържа на изискванията на реалната експлоатация. Благодарение на мащабируемата си конструкция и ориентираните към потребителя функции той не е просто продукт за енергийно съхранение, а дългосрочна инвестиция в устойчиво и надеждно електрозастраховане.
